谁有HFSS 比较完善的相位中心的计算方法
05-08
我用这些公式计算发现有时候根本不对。
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*cos(Theta)) z
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*cos(Phi)) x
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*sin(Phi)) y

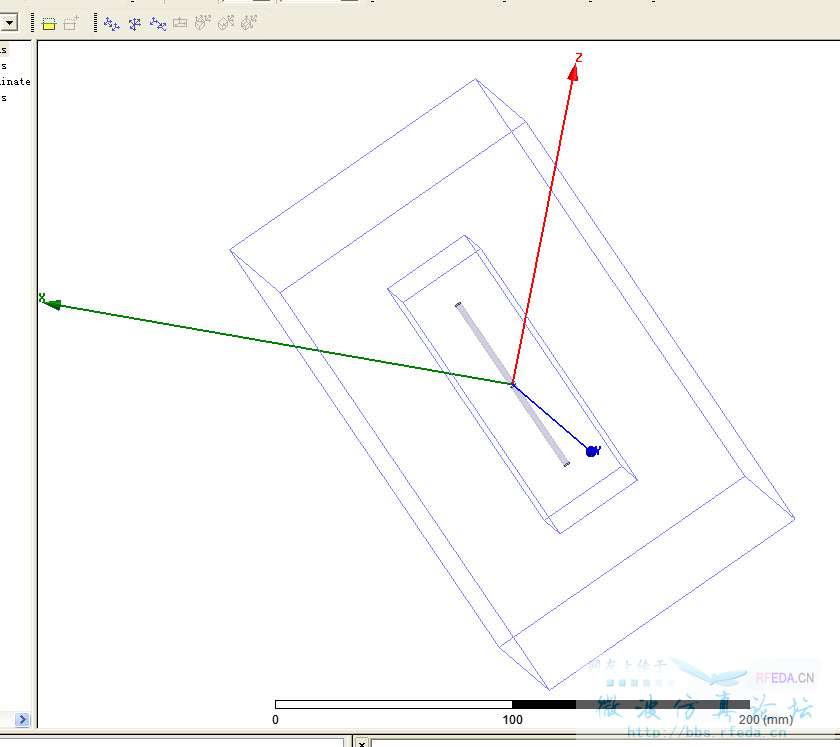

这是hfss的培训中的一个偶极子的计算,那个到很准。
但是 偶极子以旋转个角度,就不准了。
求普适性的计算方法。
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*cos(Theta)) z
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*cos(Phi)) x
integ(cang_deg(rETheta)*c0/(pi^2*1.575E9)*sin(Phi)) y
这是hfss的培训中的一个偶极子的计算,那个到很准。
但是 偶极子以旋转个角度,就不准了。
求普适性的计算方法。
可以从天线测量书上给出的公式推出相位中心的位置
同问,这个方法有时候很离谱
