电尺寸太大，怎么把圆波导切1/2或1/4
05-08

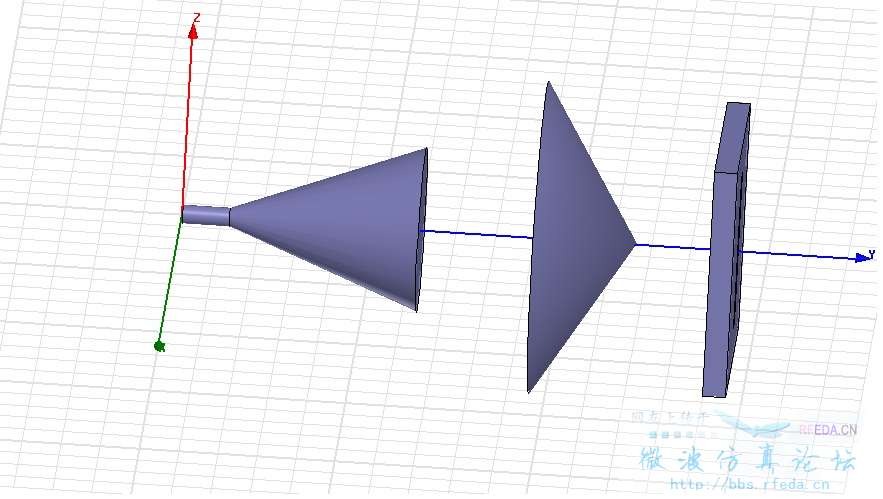

小弟最近在仿一个圆锥喇叭，对喇叭辐射出来的波束进行变换，用轴棱锥变换，电尺寸太大，跑不动，可以切一半或四分之一算嘛，是设成理想磁壁还是电壁，怎么设?感激不尽！
切成1/4可以，我算过普通喇叭和波纹喇叭，一个面是电壁，一个面试磁壁，具体的你自己查查吧。ansoft有类似的资料，我n年前就算了
亲，万分感激，我试试看可以不！
split YZ和XY
