讨论一下，有没有高手遇到过：通过S11曲线和输入阻抗曲线得到的天线谐振点不同？

从你的图上看，S11最小点在2.35G,而Z的虚部为0的地方是在2.38G.有一些偏差，不过我发现你的图不够光滑，应该是由于频率采样间隔稍微有点大所致，所以，S参数和Z参数没对应上的原因应该是频率采样不够小导致的。也就是说那个S11还不是最小值，在2.35G附近，应该还有更小的地方。你把频率间隔设更小点，重新仿真，S和Z的谐振点应该就更接近了

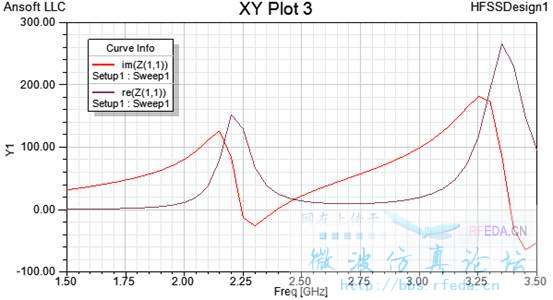

恩，谢谢了，按你说的调整后，S11和Z11都有了改善，再弱弱的问一句，按照上图，虚部为零的点大概有3个，分别为2.23,  2.38   和3.38，那么看谐振点时不是应该取实部最大的那一个对应的频率吗（2.23或者3.38）?这3个中，2.38对应的实部最小
小弟菜鸟，麻烦了

那3个虚部为0点实际上都是谐振点，但是由于你设置的S参数归一化阻抗为50欧，所以那个最接近的50欧姆的Z所在的那个谐振点会在S参数中反映出来，而且实际上如果你采用50欧姆的线来馈电，那么也只有这个谐振点才有意义，因为在其他点上发射太大了。
如果实际情况中你采用250欧姆的线馈电，那么你需要把S参数的归一化阻抗改为250欧，这个时候对你有意义的谐振点就是在3.35G那个了

因为你的输入阻抗的实部远远大于50ohm了，所以虚部为零，实部很大的频点上，S11可能并不是最小的点。你的S11在附近的频点上是最小说明附近的阻抗在50ohm的馈电处匹配更好些。你可以调整一下馈电的位置，让实部减少。

困扰小弟几天的问题终于清晰了 谢谢小编不嫌麻烦的多次解答 感激不尽

恩 谢谢你和huadodo高手 瞎扯一句 香浓布朗估计这赛季不在湖人了 祝他好运

谢谢。看这个帖子，我也学了点东西。我也是新手，但是很喜欢天线的

这样的讨论挺好的

可以学到挺多东西的

呵呵， 特别是在 RFID 标签天线中， 一般 RFID 芯片输入阻抗在 20-200j左右， 这个时候，S11最好的点和天线本身的谐振点通常是不重合的。

S11最好的点  只是说明， 天线与 芯片  能量传输较好，但是天线谐振点只是天线本身的特性。  一个本身谐振在1GHZ处的天线，通过阻抗匹配，可以让他用于 2GHz 的系统中。 只不过，带宽可能会相应变窄

learn a lot ,thanks

这是好贴啊，我之前对这个问题也不是很明白，受教了，谢谢小编，谢谢楼上所有的参与

你好，对于你说的这个，是不是说明天线本身谐振点在1G，而S11的最低点在2G，是这个意思吗，还有天线的谐振点受什么影响吗，谢谢

前提是你得保证该天线在2GHz的时候辐射特性能满足要求，不能光看输入特性。

也解决我的困惑

输入阻抗看史密斯图
