HFSS仿真遇到不收敛的情况怎么办
05-08

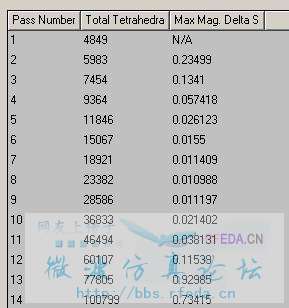

我最近用HFSS算一个微带天线,但是总是会在某些特定的参数的时候网格无法收敛,表现为一开始delta很小,显然为假收敛,然后我就将最少迭代次数调大,发现delta随着迭代的次数的增加反而越来越大,直奔1去了,把机器内存跑光了都不收敛。
但是模型在其他的一些参数的情况下能够收敛,两种参数相差不大,我比较两者的mesh。无法收敛的模型的mesh倒是非常的密密麻麻的,比收敛的模型的mesh要密集的很多。小弟不懂FEM算法的深层次的含义,感到很疑惑,mesh已经加得非常密集了,但是delta居然还往大的地方走,不知各位有没有遇到过这样的问题,有没有好的办法来解决这个问题。谢谢
但是模型在其他的一些参数的情况下能够收敛,两种参数相差不大,我比较两者的mesh。无法收敛的模型的mesh倒是非常的密密麻麻的,比收敛的模型的mesh要密集的很多。小弟不懂FEM算法的深层次的含义,感到很疑惑,mesh已经加得非常密集了,但是delta居然还往大的地方走,不知各位有没有遇到过这样的问题,有没有好的办法来解决这个问题。谢谢
对于离散求解,不是说网格越小越好,越小,计算时间越长,同时在计算过程中可能大数吃小数的情况也更严重。我觉得是这样的,不知道对不对。
14布都不收敛的话,还是看看自己的结构那个接缝处出了啥问题吧!
接缝应该没有什么问题的,但是我的模型贴片天线上加载电容,有很细的缝隙,缝隙间隔是0.25mm,总体尺寸是60mm。所以可能是缝隙处的问题的吧。请教一下如何对缝隙周围进行加密。
我调整最少迭代次数,比如设定为9次,那么第九次的时候delta S是0.011,于是HFSS判定为收敛,开始频率扫描计算,得到S参数,为了对比我设定最少迭代次数为20次,到了第17步终于艰难的又到了0.02以下,于是HFSS判定为收敛,开始频率扫描计算,得到的S参数和前面的S参数相差还是很大的,我真不知道到底该信哪个了。各位前辈有没有遇到过这样的问题,指点一下吧。
关注中。学习
唉,我准备用CST算一下吧,CST的网格貌似要直观一点,对比一下结果。
求真相 我也遇到这个问题了
求gaoshou解释
遇到了同样问题,自适应步数不一样,两种情况都收敛,结果不一样,不知道到底哪个准确
請注意你分析的模型,在網格很密集的地方,是否有不連續的區域(結構接合面)產生,如果有的話,HFSS就會針對那個不連續的區域一直切網格並且吃掉很多記憶體容量.
这个问题也遇到过,关注。
