关于利用HFSS的FEBI边界仿真雷达工作过程的问题
05-08
我在HFSS建立了一个双基雷达的模型,就是两个并行放置的天线,一个负责发射信号,一个负责接收信号,然后在远处有一个金属目标球体,他们三个分别用FEBI边界包围起来。这样,把雷达的工作过程当成是一个两端口的器件,从发射天线的端口进行发射,然后接收天线的端口进行接收。
天线尺寸大概在5cm×3cm,目标球体设定为半径:10cm,天线和球体距离9m,求解的波长是2cm。
一开始,我的默认单位是mm,但是出现如下报错:
could not preserve critical nodes.
后来将默认单位改为meter,并对目标球体进行model resolution的mesh operation,将分辨率改成0.01meter,继续报错,如下:
Model Resolution has caused significant changes in object dimensions or contact between objects. Specific details may be found in Modeler>Model Analysis>Show Analysis Dialog>Last Simulation Mesh. (9:13:17 上午 八月 22, 2011)
[error] Initial mesh, process mesh3d : Unexpected internal software error code -1073741819 with module id 0. (9:13:17 上午 八月 22, 2011)
[error] Simulation completed with execution error on server: Local Machine. (9:13:17 上午 八月 22, 2011)

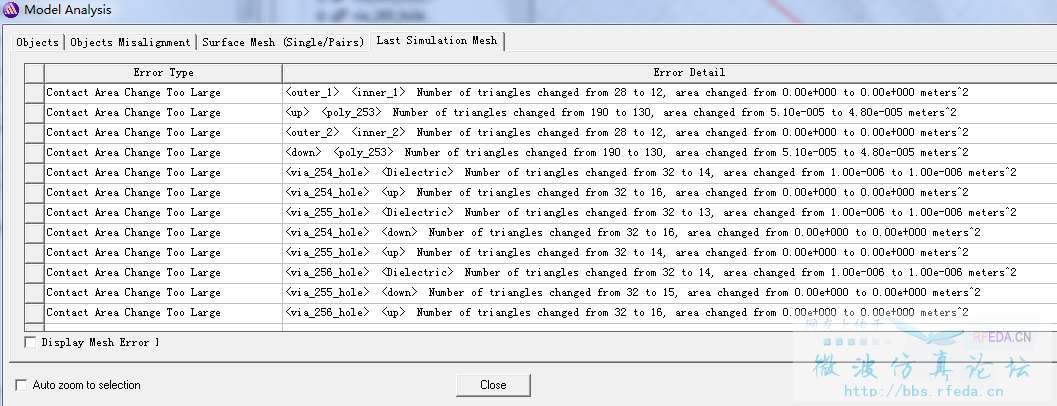

上面的Last Simulation Mesh报错截图如下。
根据上述的报错,怀疑是网格剖分的问题,但是后来发现,即使不使用mesh operation也还是报出相同的错误。
第一次在论坛上发帖,希望高手们不吝赐教,谢谢!
天线尺寸大概在5cm×3cm,目标球体设定为半径:10cm,天线和球体距离9m,求解的波长是2cm。
一开始,我的默认单位是mm,但是出现如下报错:
could not preserve critical nodes.
后来将默认单位改为meter,并对目标球体进行model resolution的mesh operation,将分辨率改成0.01meter,继续报错,如下:
Model Resolution has caused significant changes in object dimensions or contact between objects. Specific details may be found in Modeler>Model Analysis>Show Analysis Dialog>Last Simulation Mesh. (9:13:17 上午 八月 22, 2011)
[error] Initial mesh, process mesh3d : Unexpected internal software error code -1073741819 with module id 0. (9:13:17 上午 八月 22, 2011)
[error] Simulation completed with execution error on server: Local Machine. (9:13:17 上午 八月 22, 2011)
上面的Last Simulation Mesh报错截图如下。
根据上述的报错,怀疑是网格剖分的问题,但是后来发现,即使不使用mesh operation也还是报出相同的错误。
第一次在论坛上发帖,希望高手们不吝赐教,谢谢!
这种仿真方式没尝试过
如果是我的话,会采用一个空气盒子把需要仿真的天线和反射物全部笼罩起来,再分别设置端口
比较笨的办法
您说的方法理论上肯定行得通,但是关键是我的波长才2cm,然后雷达和目标之间的距离就有10米左右,全都包进去的话就有500个波长,就算一般的服务器也跑不起来,这也是采用FEBI边界的原因。
不过还是非常感谢您回复我的帖子!Thx!
hfss13版本有了IE模块,你可以研究研究
不需要设置空气边界,感觉你这个问题用它可能会好点
