vector_Jvol的plot field说明
05-08

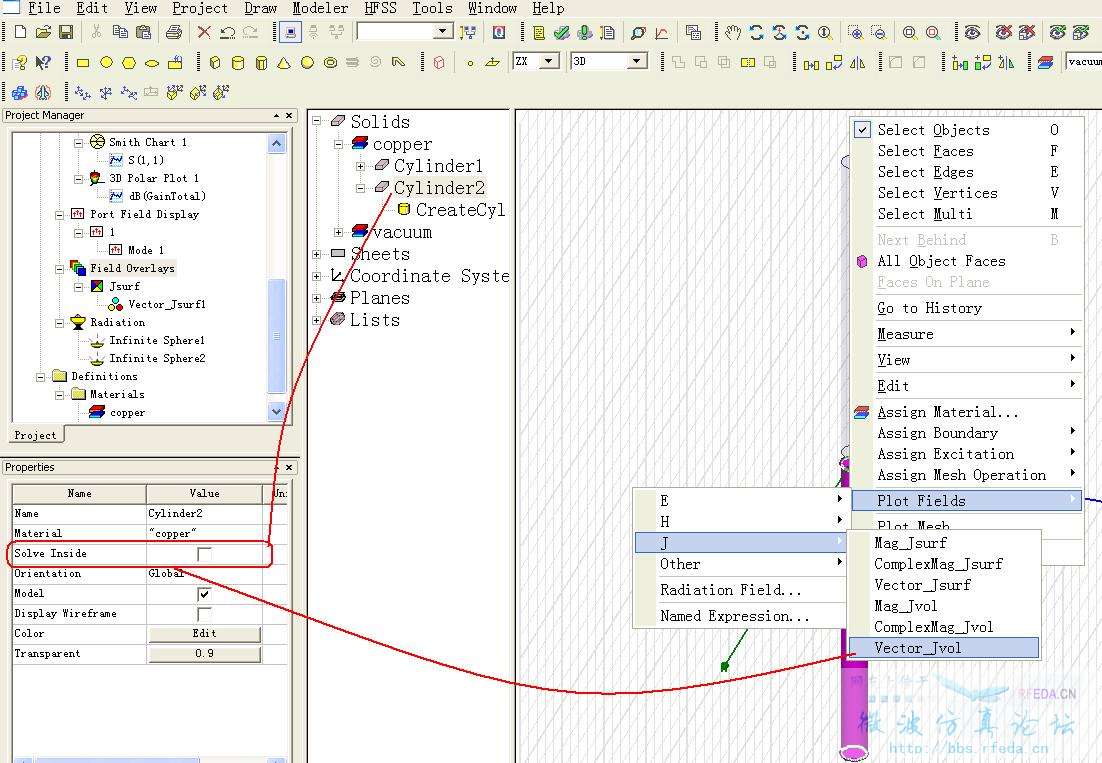

Jvol 金属表面的体电流密度通常在HFSS是不能被成功plot的,原因就在于导体建模HFSS默认是不对其内部(solver inside没有勾选)进行求解的,两个原因
1)趋肤效应考虑,高频电流集中在金属表面
2)精简计算量
必须说明的是
1)金属通常 solver inside 未勾选
2)介质通常 solver inside 勾选
1)趋肤效应考虑,高频电流集中在金属表面
2)精简计算量
必须说明的是
1)金属通常 solver inside 未勾选
2)介质通常 solver inside 勾选
用户被禁言,该主题自动屏蔽!
