HFSS无源性问题
05-08
大伙在HFSS仿真antenna时 是否有遇到过无源性异常问题。
用hfss无源性check，大于1的位置意味着无源性异常。

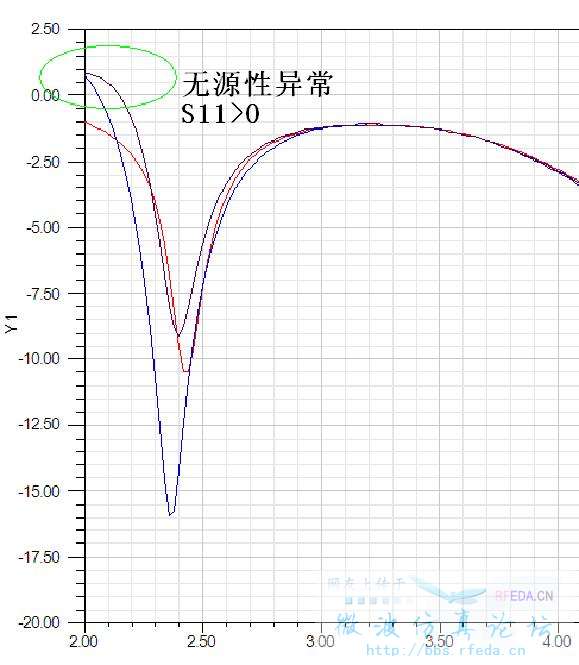

特性表现，如S11在无源性异常区域可能出现大于0的情况。
用hfss无源性check，大于1的位置意味着无源性异常。
特性表现，如S11在无源性异常区域可能出现大于0的情况。
大于零也可能是数值误差。
无源性异常频带内的数据就不可信了。至于数值误差的问题，什么的误差程度是可接受的?
你把端口阻抗设置了复数了么?如果是复数的话，算出来的S参数也可能不满足PASSIVITY CHECK
没有设置复数，单独的纯阻性设置。
