关于smith圆图与端口阻抗设置
05-08
小弟新手,用HFSS在进行天线设计的时候,在阻抗匹配方面有点疑惑,请各位帮忙解释一下。

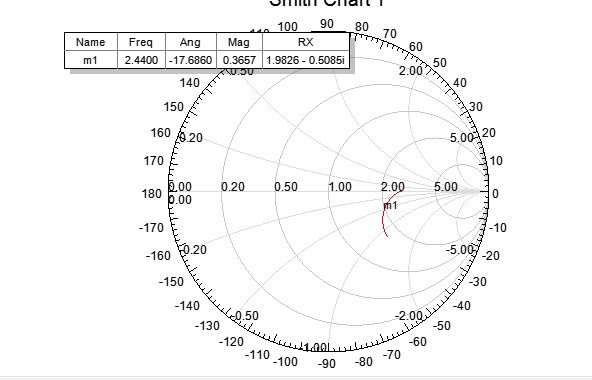

hfss的smith圆图显示的是不是就是所仿真天线的输入阻抗,比如该天线的smith圆图如下:
如果是的话,那就是这个天线的输入阻抗为1.98-0.5i,50ohm归一化就是大约100-j*25ohm。
要进行阻抗匹配的话,只要源端阻抗是天线阻抗的共轭匹配就行了,我这儿天线不要求匹配在50ohm或其他阻抗。

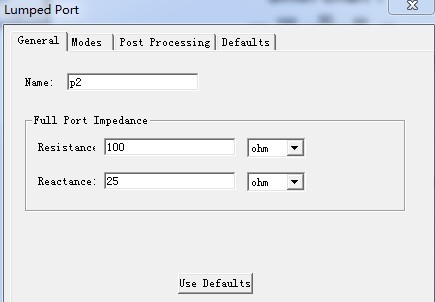

所以,如果我源端阻抗的确是共轭阻抗,也就是100+j*25 ohm,那么在天线仿真上怎么体现匹配了,是不是在lumped port端口阻抗设置的时候把阻抗设置为相应阻抗就行,如图:

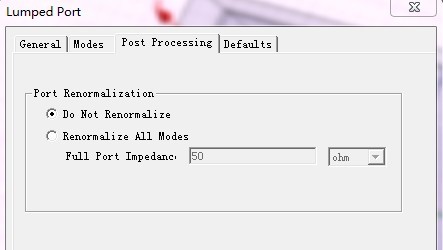

还有这儿的设置有没有影响,我个人认为影响不大,就是看simth时要再次归一化。
如上设置完毕后,仿真后结果不对,将电抗改为-25ohm,再次仿真后结果貌似跟理想一样,这是什么意思呢?
如上假设,都是smith圆图的阻抗是天线的输入阻抗的前提下,如果不是,是什么?我该怎么进行操作,谢谢。
软件型号:HFSS V12
hfss的smith圆图显示的是不是就是所仿真天线的输入阻抗,比如该天线的smith圆图如下:
如果是的话,那就是这个天线的输入阻抗为1.98-0.5i,50ohm归一化就是大约100-j*25ohm。
要进行阻抗匹配的话,只要源端阻抗是天线阻抗的共轭匹配就行了,我这儿天线不要求匹配在50ohm或其他阻抗。
所以,如果我源端阻抗的确是共轭阻抗,也就是100+j*25 ohm,那么在天线仿真上怎么体现匹配了,是不是在lumped port端口阻抗设置的时候把阻抗设置为相应阻抗就行,如图:
还有这儿的设置有没有影响,我个人认为影响不大,就是看simth时要再次归一化。
如上设置完毕后,仿真后结果不对,将电抗改为-25ohm,再次仿真后结果貌似跟理想一样,这是什么意思呢?
如上假设,都是smith圆图的阻抗是天线的输入阻抗的前提下,如果不是,是什么?我该怎么进行操作,谢谢。
软件型号:HFSS V12
怎么没有人解答呢,是我提的问题太小白呢,还是我问题说的不清楚啊。
我觉得smith圆就是归一化某个阻抗后得到的反射系数圆,在你的例子中把它归一化到100-25j,则反射系数约为0.
反过来想,芯片的阻抗为100+j*25,我们就要求天线的阻抗为100-25j,归一化到这个阻抗点上,反射系数尽量小。
茫然啊 同求大神出来解答
有点没有看明白。
小编仿真的是标签天线吗
