大侠帮我看看两种空气盒子的加法 哪种正确呢

个人认为第一种正确，因为第二种方法你没有明确的地（ground）

两种情况得出的结果应该是一样的，有些细微差别
如果差别很大，那就是模型的问题
要不贴模型出来，要不就自己搞吧

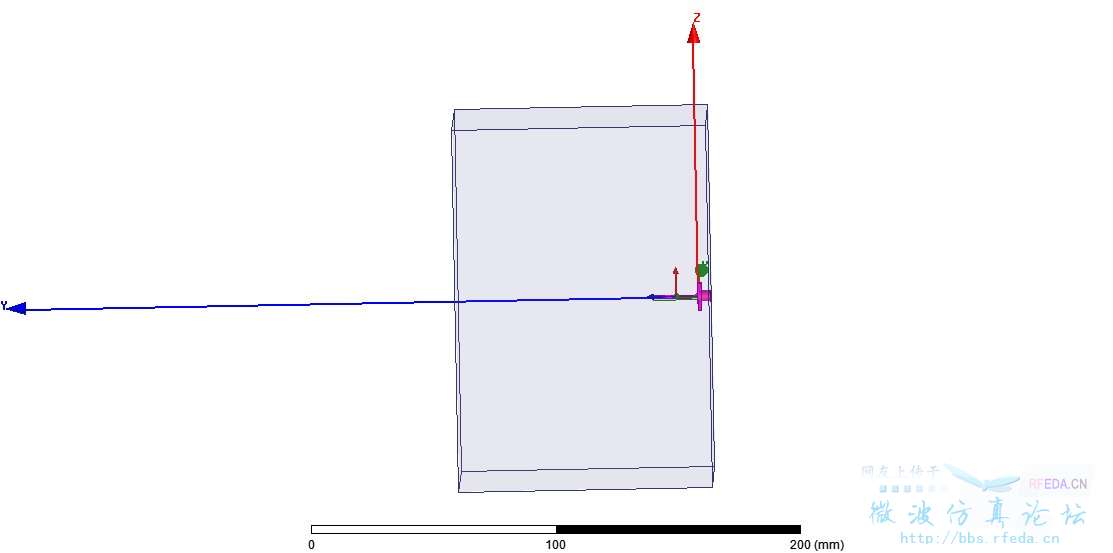

模型放上来了 麻烦帮忙看看 谢了

貌似可以把同轴线从微带线的底部穿过介质板与微带线的金属相连，这样能够减小同轴线和微带之间的不连续性引起的反射，同时也可以除去接头对辐射的影响吧

楼上的兄弟说的貌似是同轴线的底馈 我这个用的是侧馈 应该没有什么可比性吧 我这个同轴内导体也是直接接在CPW中间的导带上的

lz这些模型看不懂
馈电端口在外面的用rad跟你馈电的地相连，不明白为什么要这么做
如果馈电端的地不是那么小，建议按照实际地的大小来，或者跟馈电端连接的面设置成PE，然后设置rad的时候把另外5个面设成rad，不建议这种rad跟地直接连的
如果馈电端的地就那么大，端口在里面的应该是准确的

谢谢楼上 馈电端地就只有那么大 不是我故意防小的 因为这是电小尺寸天线 尺寸在设计的时候是受严格限制的 地不可能设太大
