急切求助!同轴电缆的激励等问题
05-08
各位大侠好,小弟正在做关于同轴电缆的问题:
我要做的是在一段外导体为铜管,内导体为铜芯,绝缘层为聚四氟乙烯的同轴电缆,然后再同轴电缆的外导体上开一个裂缝,然后看这个同轴电缆在激励情况下的S参数和TDR时域反射信号情况。
建模:制作一个内导体芯,一个绝缘层然后外边一个外导体层,三者是分立的,表面上看是贴在一起的,这样建模结束,也不知道建的对不对(注:此处裂缝暂时没有做)。
激励:我在一个端面处先画了一个大小和绝缘层的相同的圆,然后将其设置为wave port,然后形成差分对的时候画两条new line 分别是绝缘层那个圆和内导体的那个圆,这样形成Port1。然后复制Port1, 在同轴电缆另一端形成Port2。之后进行分析设置(Analysis Setup),采用sweep形式。求解之前我用 Valadate 看了了下整个设置是否出问题,但是各个环节都打钩,没有叉号。但是在求解进行的时候程序突然停下来,提示
Simulation completed with execution error on server: Local Machine. (6:42 下午 七月 14, 2011)
[error] The TMatrix is very close to singular and is not usable for mode calibration. Please revisit the definition of your port terminal lines. (6:42 下午 七月 14, 2011)
请各位大侠帮帮忙,看看整个过程有什么问题,小弟不胜感激啊!

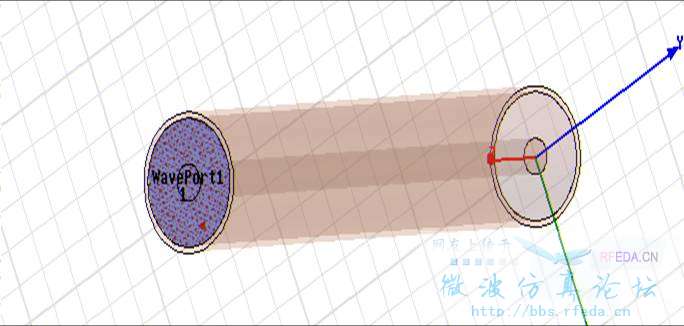

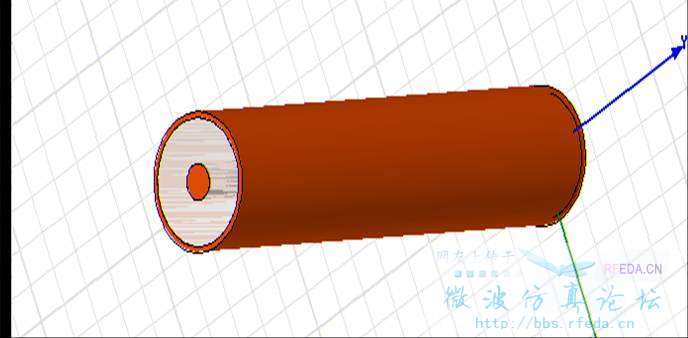

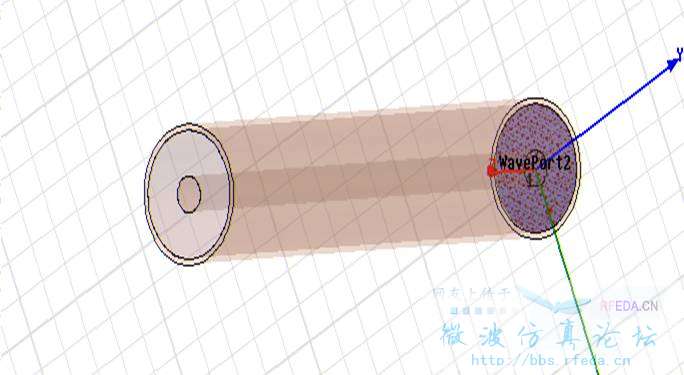

下面是附图,1为建模图形,2和3 为激励端口
我要做的是在一段外导体为铜管,内导体为铜芯,绝缘层为聚四氟乙烯的同轴电缆,然后再同轴电缆的外导体上开一个裂缝,然后看这个同轴电缆在激励情况下的S参数和TDR时域反射信号情况。
建模:制作一个内导体芯,一个绝缘层然后外边一个外导体层,三者是分立的,表面上看是贴在一起的,这样建模结束,也不知道建的对不对(注:此处裂缝暂时没有做)。
激励:我在一个端面处先画了一个大小和绝缘层的相同的圆,然后将其设置为wave port,然后形成差分对的时候画两条new line 分别是绝缘层那个圆和内导体的那个圆,这样形成Port1。然后复制Port1, 在同轴电缆另一端形成Port2。之后进行分析设置(Analysis Setup),采用sweep形式。求解之前我用 Valadate 看了了下整个设置是否出问题,但是各个环节都打钩,没有叉号。但是在求解进行的时候程序突然停下来,提示
Simulation completed with execution error on server: Local Machine. (6:42 下午 七月 14, 2011)
[error] The TMatrix is very close to singular and is not usable for mode calibration. Please revisit the definition of your port terminal lines. (6:42 下午 七月 14, 2011)
请各位大侠帮帮忙,看看整个过程有什么问题,小弟不胜感激啊!
下面是附图,1为建模图形,2和3 为激励端口
HFSS已经提示你看看端口的终端线设置~
恩,终于有人给回帖了,谢谢!但是我还是不会画终端线啊,能不能给指导下啊
请问小编现在做的怎么样啊?可以交流下吗?
