关于端口阻抗的设计问题
05-08
我做RFID标签电路的设计,现在做天线设计仿真。
在端口阻抗的设计,我遇到的问题。谢谢大家的帮忙。
我是射频电路端口直接侧馈微带线连接天线,用微带天线,方便电路集成。

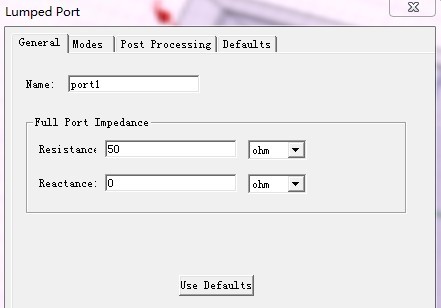

如果我的射频电路端口的阻抗为(80+j74)ohm。那么我的lumped port应该设置,见下图
是不是这个全端口阻抗就是为(80+j74)ohm,还是他的共轭。

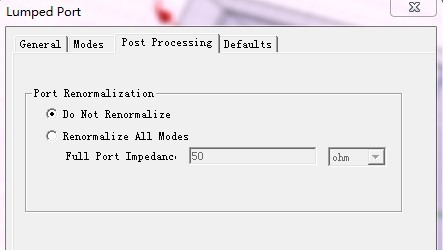

再就是下面这个重新归一化:
这个要怎么选,或者是什么情况下选,是什么意思。仿真后的天线的smith圆图是不是会有区别,貌似我测试不同情况下的smith阻抗有差别。当选择下面一个的时候,这个全端口阻抗设置是要和前面的一样吗,最后的归一化是按照那个阻抗来归一化的,是50ohm,还是我设置的那个另外的阻抗?
我的问题,可能说的比较不是很清楚哈,劳烦大家的,谢谢哈。
在端口阻抗的设计,我遇到的问题。谢谢大家的帮忙。
我是射频电路端口直接侧馈微带线连接天线,用微带天线,方便电路集成。
如果我的射频电路端口的阻抗为(80+j74)ohm。那么我的lumped port应该设置,见下图
是不是这个全端口阻抗就是为(80+j74)ohm,还是他的共轭。
再就是下面这个重新归一化:
这个要怎么选,或者是什么情况下选,是什么意思。仿真后的天线的smith圆图是不是会有区别,貌似我测试不同情况下的smith阻抗有差别。当选择下面一个的时候,这个全端口阻抗设置是要和前面的一样吗,最后的归一化是按照那个阻抗来归一化的,是50ohm,还是我设置的那个另外的阻抗?
我的问题,可能说的比较不是很清楚哈,劳烦大家的,谢谢哈。
端口值设成80+j74 这里设多少值只影响你得S11值 对阻抗图没有影响
如果芯片阻抗是22-j195呢,该怎么设置啊?
