请问 远场方向图 的E面 H面 是什么意思?分别代表什么呢?谢谢了!
05-08
请问各位 远场方向图 的E面 H面 是什么意思?分别代表什么呢?

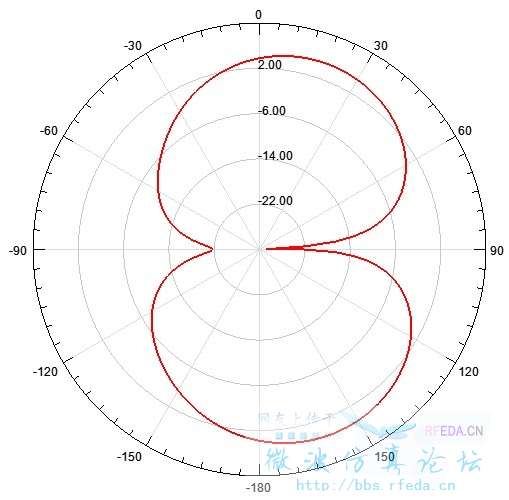

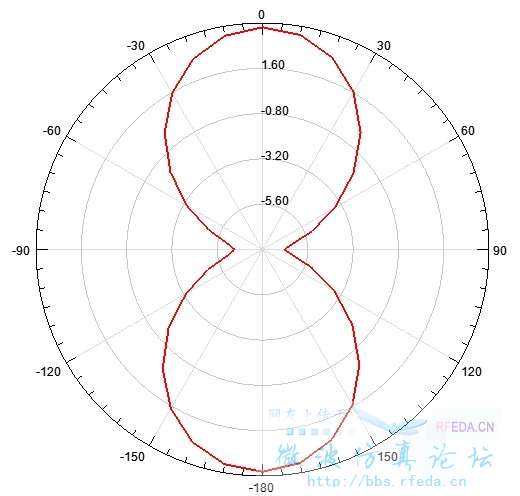

新手提问,例子如图。谢谢了!
新手提问,例子如图。谢谢了!
E面就是电场面,H面就是磁场面。这是从学术上说,E面就是天线内,源激励的电场所在的平面。而H面是电场变化所形成的磁场所在的面。
但是在工程上,讲的是水平面和垂直面。水平面就是和地相平行的那个面,而垂直面就是和地相垂直的那个面。对于最简单的垂直极化的天线来说,水平面就是H面,垂直面就是E面。但随着天线的发展,天线的种类就越来越多,有45度极化的,有水平极化的。所以现在的垂直面就不一定是E面,水平面不一定就是H面。但是做工程的人他们有些习惯说H面与E面了。他们的H面就是水平面,E面就是垂直面,并不代表天线内部结构。你上面给的两个图可以结合起来。想象一个西瓜放在桌子上,你拿刀平行地面去切西瓜,切开了看到的就是水平面也就是垂直极化天线的H面,垂直地切的就是垂直面也就是垂直极化天线的E面。希望我的答案能让您有些初步的认识
一楼解释很形象
perfect,顶
E面 H面用来干什么的
一楼的回答 很棒,受益匪浅
大推特推啊!感謝大大分享
