本征模仿真同一个滤波器单腔,用AKS和JDM两种模式算出来的Q值差异很大

05-08
如题,平时计算差异都不大,频率计算结果精度都差不多

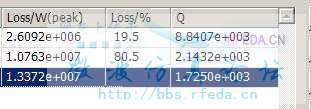

AKS

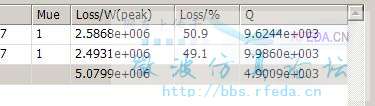

JDM:



大神们有没有遇见过类似情况,给小弟解答一下

同求!

滤波器有没有损耗介质,有损用JDM,无损用AKS。 Q的计算JDM是直接得到还是通过微扰得到?还是上传个模型吧,具体看下。

请问JDM直接得到的Q值和通过微扰得到的Q值的区别,直接得到的Q值是整腔Q值吗?谢谢!
