偶极子天线的impedance问题
05-08
请教一个基本的偶极子天线仿真问题,

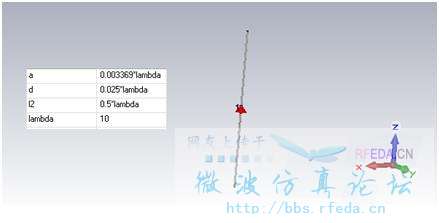

我建立了一个偶极子天线,参数如下:L=lambda/2, lambda=10mm, 谐振频率应该是30GHz.

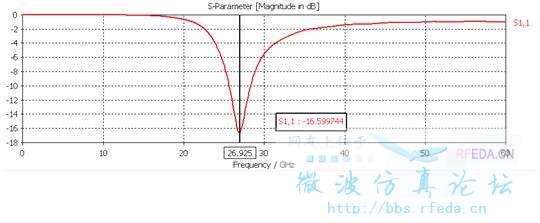

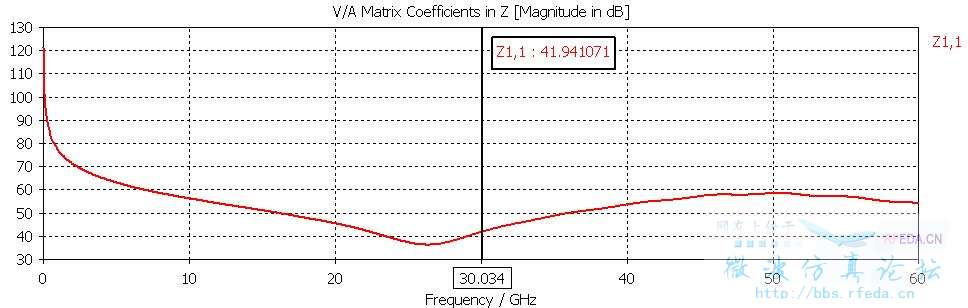

仿真完毕,得到s11,z parameter, 如下。我的问题是:为什么impedance不是理论给出的73+j42 ohm? 而且相差甚远?
我建立了一个偶极子天线,参数如下:L=lambda/2, lambda=10mm, 谐振频率应该是30GHz.
仿真完毕,得到s11,z parameter, 如下。我的问题是:为什么impedance不是理论给出的73+j42 ohm? 而且相差甚远?
你这是dB显示。显示实部和虚部看看。
同问,仿真得到的谐振频率不是30GHz是因为偶极子不是无限细引起的吗?
我用PEC材料的wire仿真出来的结果是26.28GHz,还是不对呀?
PS:阻抗在26.28GHz时是66.1-j19.5,在30GHz时是165.3-j34.9,也不对
我觉得应该有关系吧,输入阻抗是不是和端口阻抗有关系呢
用的是50欧的Discrete port

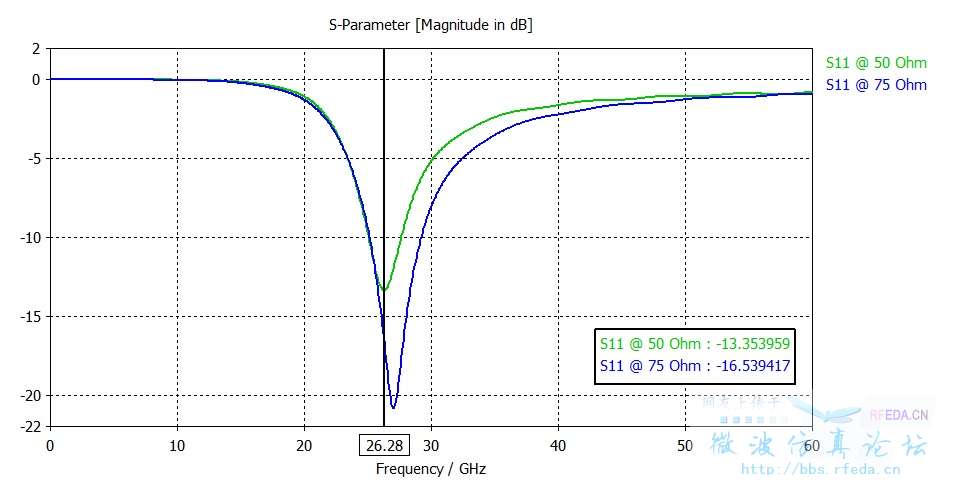

改成75欧S11 有变化,但Z没有多大变化
我认为Z是根据天线结构算出来的,S11是考虑到Port impedance后计算而得的,不知道对不对
