CST MWS仿真的反射系数S11大于1?
05-08

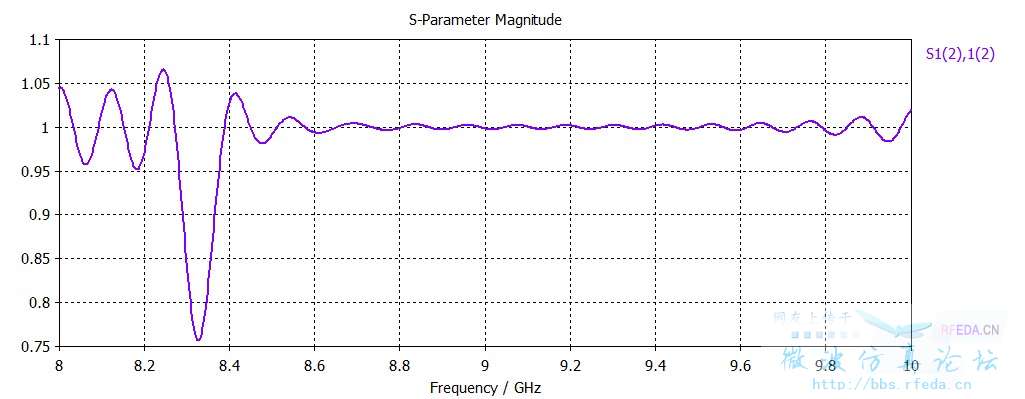

反射系数为什么会大于1啊?

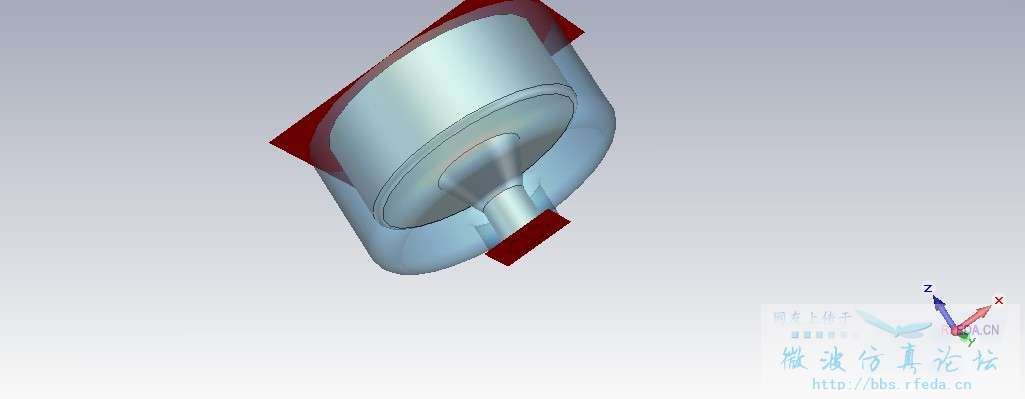

我的模型为下图

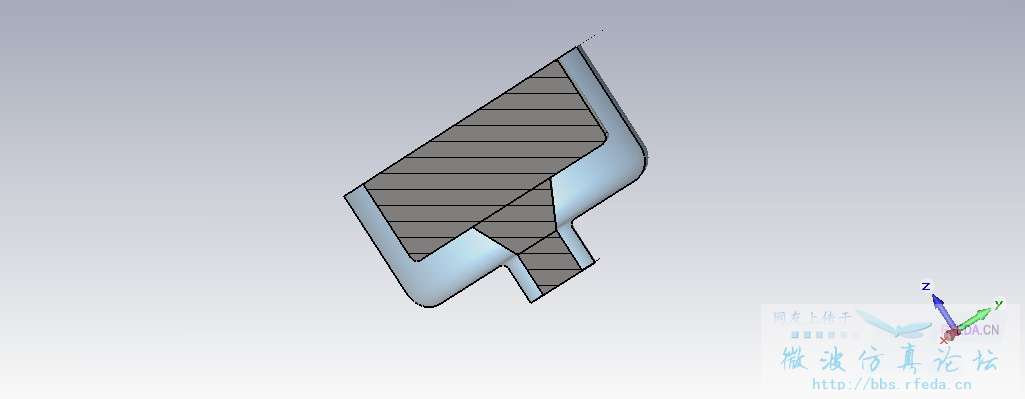

其剖面图为下图
截断误差太大,并不是S11真的大于1。
CST MWS帮助文件《Time Domain Solver Performance Improvements》。
谢谢哈,我再试试
可能存在强谐振结构,过一下AR-filter 就好了
请问怎么过啊。没用过呢
点菜单results->time signal calculations->AR filter
result-> time signal calculations-> AR filter for port signals. 具体的算法和理论计算你自己google好了
嗯,好的,学习了。
