CST MWS对数周期天线馈电位置的疑问
05-08
最近在学习对数周期天线,对该天线的馈电位置细节不是很清楚

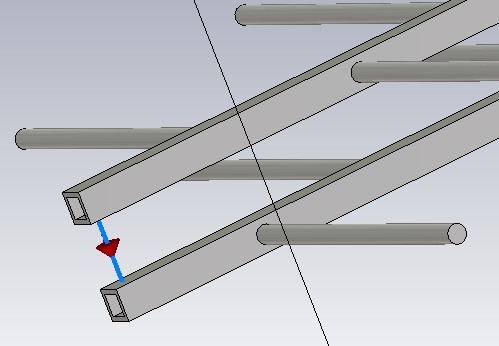

实验类型一

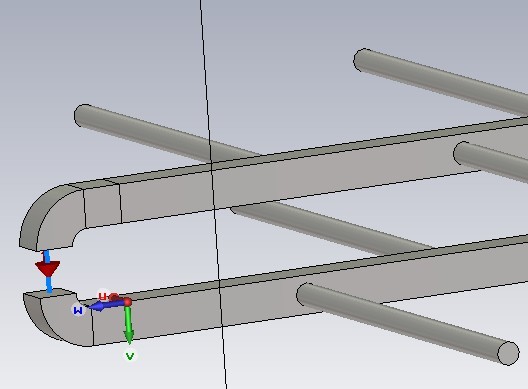

实验类型2
请问我这么设置对吗?
如果不对,那么应该怎么设置呢?
希望大家多提意见!
实验类型一
实验类型2
请问我这么设置对吗?
如果不对,那么应该怎么设置呢?
希望大家多提意见!
应该是对的
两个都对?
应该没有很大的区别,你可以仿真下试试
仿真区别不是很大,我主要是想要知道哪个更规范些!
哪个接近实际哪个就更规范!
暂无条件进行加工对比啊,也没有真实见过这种天线的应用
这种天线一般都应该是同轴巴伦馈电的,既然两种馈电方式得到的结果差不多,说明馈电方式对这种天线影响并不大,就不需要纠结了
对数周期天线是不是在其相位中心馈电?我记得对周天线的同轴输入端口都在天线的中间某处而不是尾端。
对数周期是在尾端吧
八木天线和这个样子差不多,在中间

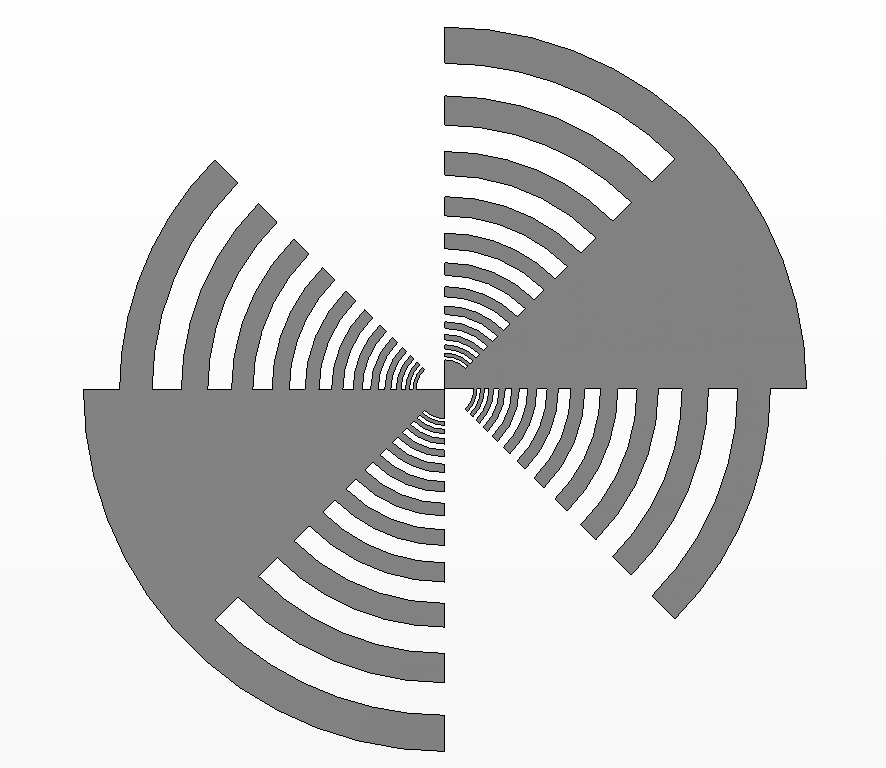

请问类似这种结构的对数周期天线怎样设置馈电部分呢?
在中心处设置离散端口
离散端口直接和两个金属部分相连么?
两个金属之间应该隔一段距离,再加上离散端口
小编能把那个对数周期天线的模型发一个吗?最近在学习,653372151@qq.com非常感谢了。
我想问下为什么中间的支撑杆要掏空啊,应该不需要掏空吧,毕竟电流只在金属表面存在,掏不掏空应该没有影响吧。
八木在中间 对周在顶端
