CST MWS关于椭球建模及仿真
05-08

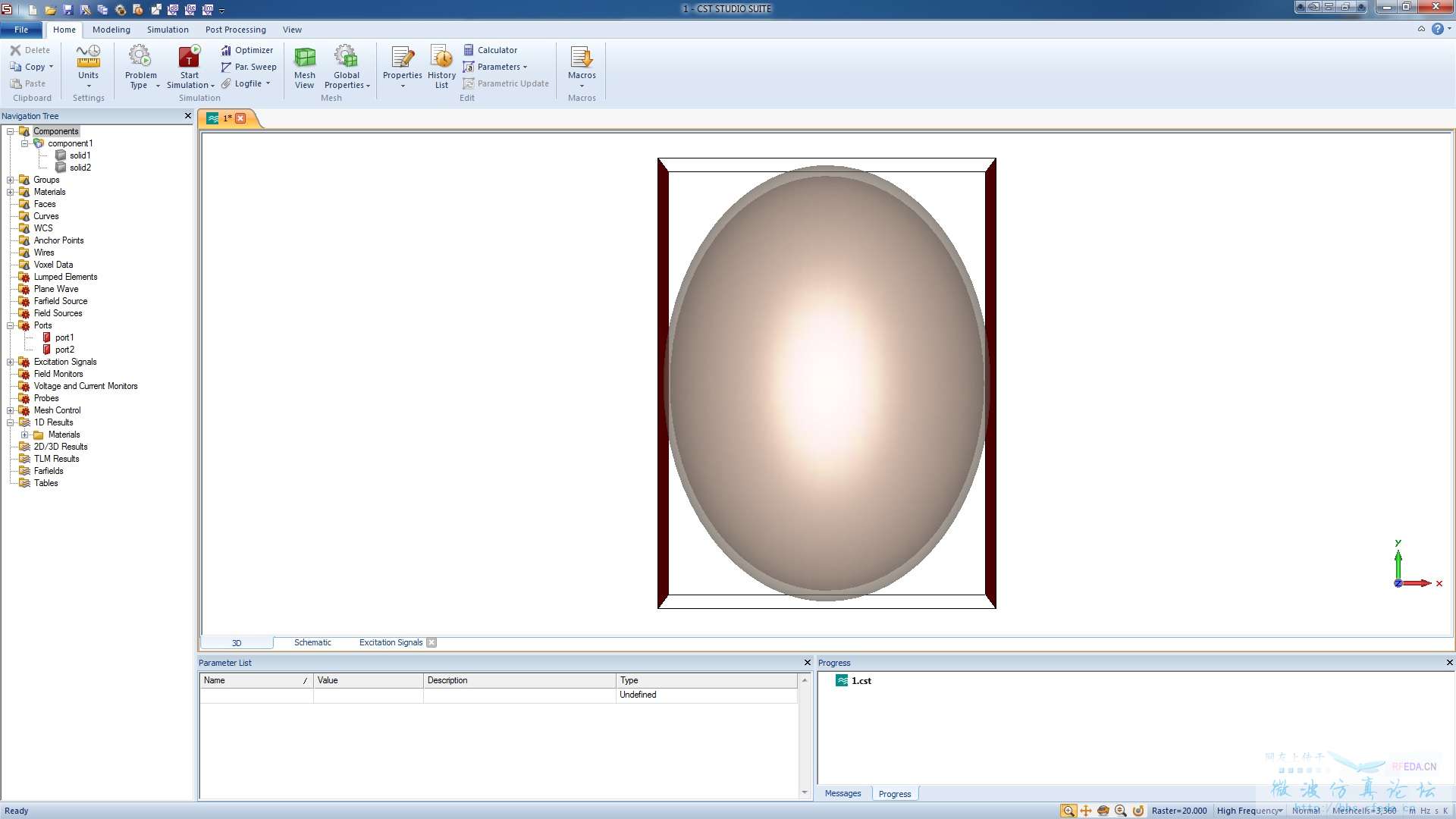

我建了一个模型 添加端口 仿真后一直出现这个错误port1 is inhomogeneously filled within the first 3 mesh cells 求高手解答 貌似我加密了 将mesh line ratio limit 变大 还是不行 求解!
所以波导端口的前三个网格材料不均匀:
看你设置的材料属性像是仿真人头,为什么不用平面波呢?
上传模型吧,错误的原因是靠近端口的前三个网格不一致
晕死 居然不能回复
因为端口处是曲面结构:
所以波导端口的前三个网格材料不均匀:
看你设置的材料属性像是仿真人头,为什么不用平面波呢?
那我应该怎么设置能解决这个问题?
小编需要先告诉大家你的这个仿真具体是做什么,越详细越好。
如果别人都不能确定是应该用波导端口还是用平面波的话,讨论怎么设置就没有意义了。
看了你发给我的模型啊,是不是网格太多了啊,有将近4千万的网格,是要仿真好久的
