CST内置的专用圆锥对数螺旋天线建模工具怎么找?

05-08
利用CST内置的专用圆锥对数螺旋天线建模工具,可以一次快速地完成天线的建模,大大地提高了建模效率和精度。一次时域宽带仿真即可快速地得到整个0.3 – 4 GHz带宽下所有天线指标:增益/方向图/驻波/轴比/频率特性等。
那这个CST内置的专用圆锥对数螺旋天线建模工具在哪个地方啊找不到啊找不到!

macros----->construct----->coils----->planar logarithmic spiral

谢谢啊,可是这个做出来是平面的啊,怎么变成圆锥形的啊

看样子需要用专业三维作图软件作图,然后导入到cst了

在CST里就能画,用解析曲线做。

首先要知道圆锥对数螺旋天线的解析方程及各变量的物理意义,极坐标表达式如下:
r1=r*exp((sin(theta)/tan(alpha))*n*t)
r2=r*exp((sin(theta)/tan(alpha))*(n*t-delta))
这里r 表示螺旋起始点矢径;alpha为螺旋切线与圆锥母线间夹角;n为螺旋圈数,t为02pi表示一周,n*t表示方位角;theta为圆锥体半锥角;delta为臂角。
转化成直角坐标为:X =r*exp((sin(theta)/tan(alpha))*n*t)*sin(theta)*cos(n*t)
                               Y =r*exp((sin(theta)/tan(alpha))*n*t)*sin(theta)*sin(n*t)
                               Z=r*exp((sin(theta)/tan(alpha))*n*t)*cos(theta)

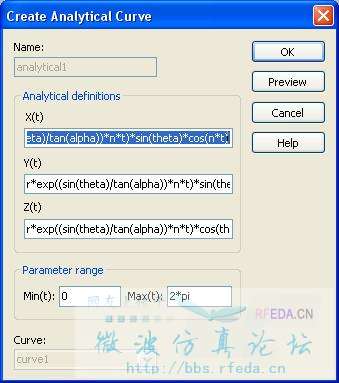

在这的X/Y/Z输入以上方程即可,定义好变量。

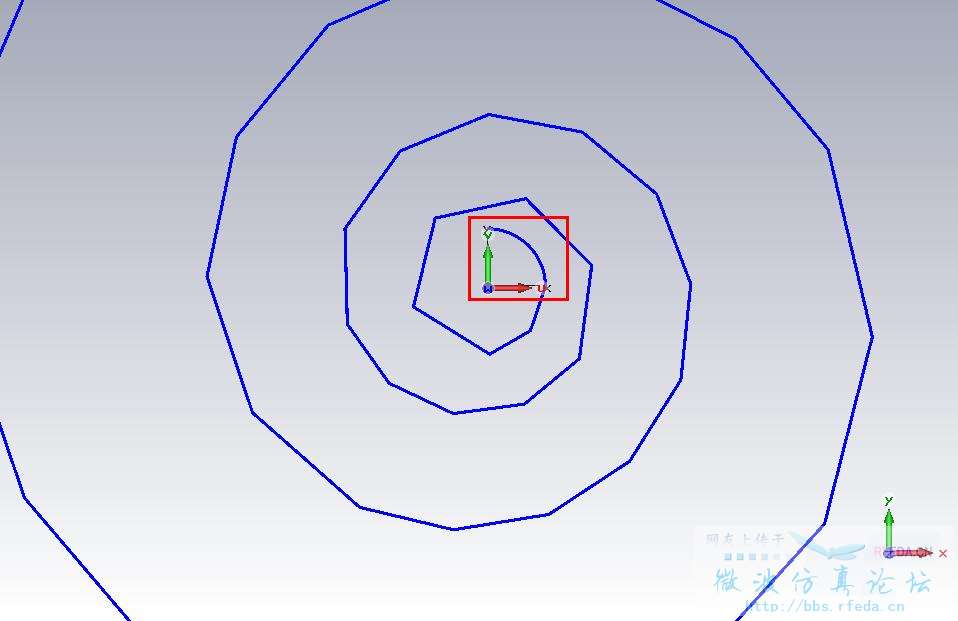

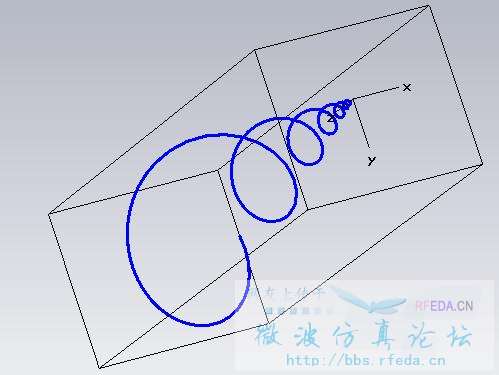

你就可以得到以上解析曲线。再延一路径扫描(下图红色框),扫描的角度就是delta。

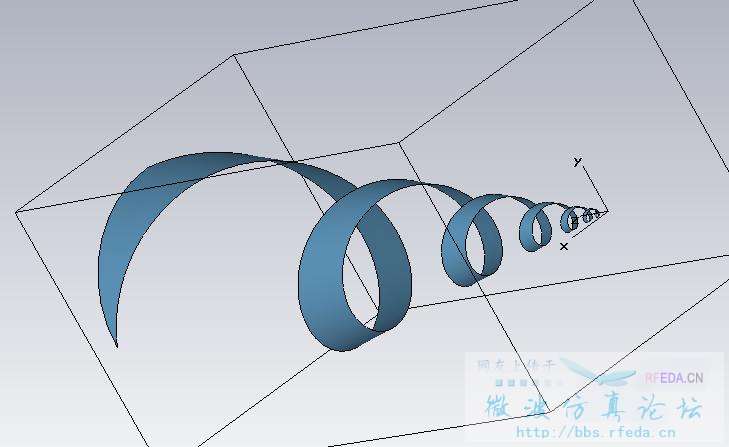

最后得到:
[



以上都是在2012里的Analytical curve 里完成的。

Analytical curve在CST2010里面怎么没有。还是我找不到?

2012版之前的在Macros->construct->curves里找一下。

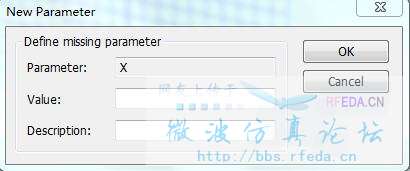

按您这个输完解析函数点击确定之后会出来个对话框让定义X参数。然后随意输入一个值以后,就没反应了,也不生成曲线。为什么呢!求指导。

能截个图上来看下吗?是不是把X设为变量了。





这个值该怎么填啊?

您能把您画的这个发给我一份吗?谢谢。

看过了,但是没有找到系统自带模型,这个需要自己创建,谢谢。
