CST MWS在端口处怎么加一个波阻抗？

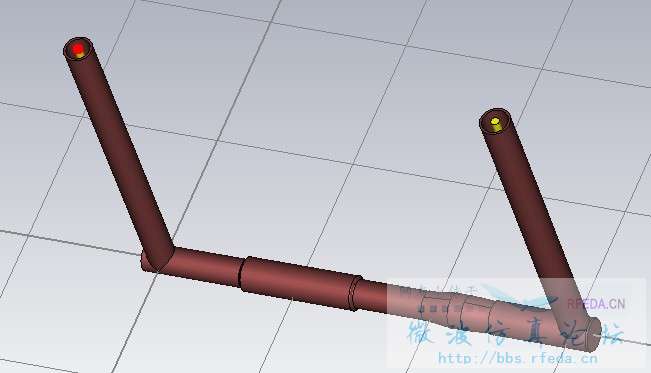

直接串联一个266欧姆的集总元件，行不?

没见过，顶一下

我也是这么想的，先试试看吧。谢谢！

问个问题 CST MWS中能不能加一个随时间变化的集中电阻?谢谢！

没见过。等高手回答一下

266Ω的波阻抗从何而来?为什么加上它就能模拟无限长?

这个266的波阻抗是与红点处连接的架空线的波阻抗值。至于无限长 我认为应该是指电磁波在传到架空线后，因为架空线的波阻抗不变，所以在波架空线上不发生波的折反射，相当于将波引导到无限远的地方。

你是想在这个端口处定义一个没有反射的面，直接定义成波导端口

不是啊，端口处有反射啊。是想模拟波从端口传出去后就不考虑反射回来的波了。

加波端口或者是加open边界条件应该都可以

增加波导端口的模式，比如设置10个

这设置的波导端口就是吸收端口，你看下HELP，给同轴线馈电也是用波导端口。你可以这样想：一段同轴线，两端设置波导端口，一端激励，那么S21会怎么样呢。

我想模拟的实际情况是：有一段波阻抗为266的架空线与该端口相连，因为该端口阻抗与架空线波阻抗不匹配会造成波的折反射，当折射波传到架空线后，由于架空线很长，在架空线上传播的波就不考虑折反射了。所以我就用一个266的集中电阻来代替架空线了，这时电阻与端口相连处会有折反射，而且也没有考虑波传播到架空线后的折反射。不知道我描述的清楚不?另外，谢谢你的回答！

谢谢小编的回答！我想模拟的实际情况是：有一段波阻抗为266的架空线与该端口相连，因为该端口阻抗与架空线波阻抗不匹配会造成波的折反射，当折射波传到架空线后，由于架空线很长，在架空线上传播的波就不考虑折反射了。所以我就用一个266的集中电阻来代替架空线了，这时电阻与端口相连处会有折反射，而且也没有考虑波传播到架空线后的折反射。加open边界条件的话，在红点的端口处就不会有波的折反射了吧。

是不是应该把你的实际模型建出来，还是画个图描述一下你这的折反射吧

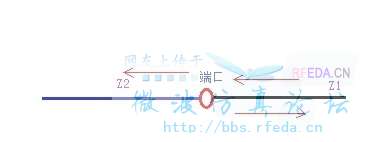

嗯 好！下面是红色端口处的折反射示意图，Z1表示出口处端口的波阻抗，Z2表示与红色端口相连的传输线的波阻抗。因为要模拟下面示意图红点处的折反射情况：Z1与Z2不相等，所以在端口处（红点处）会发生折反射，折射到Z2处的波随着传输线传到无限远。所以用Z2的集中电阻来代替阻抗为Z2的无限长传输线，应该可以吧。谢谢你的回答啊

我说的是在Z2传输线末端加波端口或者是Open边界条件就可以模拟无限长的Z2传输线了，效果应该比用Z2的集总电阻好。你好像理解成在激励端加了。

端口两侧阻抗不同，要仿端口上的反射。还是直接建模型吧，模型一端建成吸收端口来取代无限延伸

谢谢小编！ 是我理解错了！问下波阻抗为Z2的传输线这个怎么建模呢?先用经验公式算出来波阻抗为Z2的传输线的结构，然后建模吗?
