CST MWS波导端口只能平行于坐标轴吗?
05-08

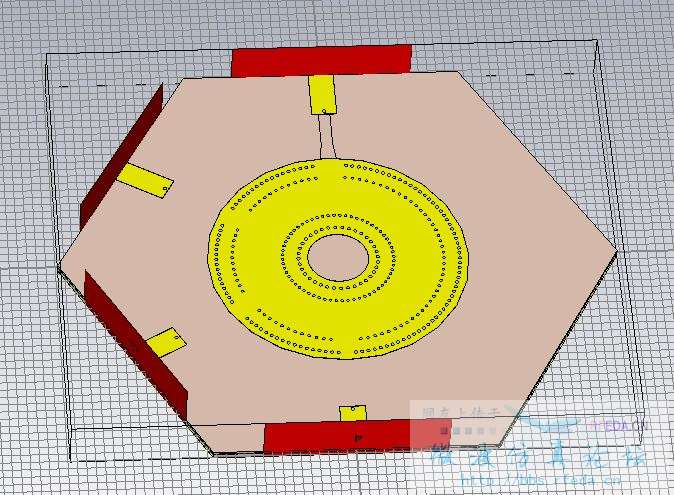

rt,想计算一个模型,有4个端口,是一个六边形的结构,结果在仿真时出错说波导端口只能平行于坐标轴,那这种情况我该怎么去设置端口?因为要严格计算每个端口之间的相位差,所以尽量不要去延伸馈线。设置离散端口可以吗?
可以使用离散面端口,或者使用F求解器
谢谢,我试试离散端口
可以对波导端口先拉伸到坐标面内,在采用去嵌入操作试试。
你要看传输特性离散端口怎么看啊?还是波导端口适合,但是算法限定了端口必须平行于坐标平面,好像任何时域软件都是这样。所以还是想办法延伸端口满足要求的位置吧,至于延伸部分的影响可以另外建模单独仿真。
