CST MWS关于激励耦合的一个问题

        新手初学CST，准备建模一个用耦合环激励圆柱谐振腔的模型。按照书上所说，从同轴线的轴线棒延伸到圆柱腔内，并且弯成小环且小环的端点与谐振腔的内腔壁接合。
       想请教一下各位大侠们，这样的模型该怎么在CST中描绘呢?用那些给定的柱形，环形貌似不好拼接，希望能告诉一下用什么工具来建立能够实现我的模型主要是弯成小环且小环的端点与谐振腔的内腔壁接合这一部分不知道怎么去实现。求助给予一些思路指点非常感谢！

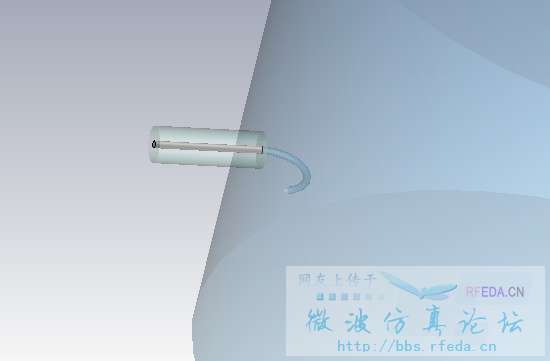

   就是这样的模型哈谢谢各位啦

可以用面延曲线扫描。

能说的详细点不呢，非常感谢啦····这几天用了好几种方法都不能做出那种模型····我用的探针深入腔内再rotate·····结果不能实现接合···感谢····

用小环的端面延小环的中心线扫描，这里要知道小环中心曲线方程，用Curves->Analytical curve 编辑。

1. 不能实现接合是什么意思? 能否把你rotate的图形给我们展示下?这么直观的图形实在很难想象出rotate怎么会实现不了。
2. 你都用了好几种方法，能拿出来展示吗?绘图不在乎你用哪种方法，只要能实现就行。你只要静心的弄清楚一种方法就可以完成你的任务了
3.你的小环到底是圆形的还是解析的曲线?圆形的rotate，曲线用楼上所说

非常感谢前辈耐心回复
我的意思是这个腔是圆柱的，探针弯过去以后，怎么确定和腔壁相接了呢?发现级别不够不能添加图片回复就发在下面了···
最后还想请教一下····关于如何设计这个耦合环大小激发出想要的模式，这样相关的参考书有哪些呢（想激励出TE0111模式），······微波工程书上面都是很简单的介绍了一下，多谢指导

额。这么名字太暴露了。
Q1：
1）直观法：在CST的菜单栏View中选择Cut Plane，可以看切面这样你就可以看是否相接了。
2）数学法：每一个操作都是数学运算可以算出每一点的精确坐标，可以确定是否相接
3）定性法：若馈电探针垂直于圆柱，且垂直探针的平面恰好与内壁相切，则180度rotate之后的平面必然也与内壁相切，该平面切线以外的部分包含圆柱壁内，因而是完全相接的。
Q2：
这种细节最好根据关键词查文献
1）中国知网（英文差的不行，过时的技术，国内研究现状）
2）Web of knowledge（Best Choice）
可能会搜出很多来，选与自己最相关的一两篇仔细读就好了，这种不算新技术，应该有文章提供完全解决方案的。
学校图书馆的电子资源很好很强大的，利用好了能得到很多你想要的东西。

非常感谢！祝学长工作顺利哈····
