CST MWS XZ截面大小的调整
05-08
各位大神,我想请问一下:我建完了模型,后面运算完了之后,点了3D Field on 2D Field,选取了XZ截面观察它的内部电场分布情况,但是我想把这个截面调整地大一些。因为它的XZ截面好像就等于物体的横截面,我想把它的XZ调整到比横截面大的视角,这个可以吗?
不能放大么?
不能啊
因为这个截面关系到我的取值,要是这个截面太小的话,我有很多XZ截面上的值取不到啊……
要是这样的一个截面的话,我取出来的数据就会少很多,很多数据我就得不到。
怎么样才能把这个XZ平面的值取到足够多的数量啊?这个在哪里可以设置啊?
完全看不懂你想说什么……
这么说吧,我想取y=0、XZ平面上的各个点的电场强度,怎么求?求指教
你用后处理操作试试吧,能取到任意点的电场强度的。
后处理是指探针吗?
Post Processing:就是处理仿真后的数据的,有很多功能能用。具体根据自己需要选择。快捷键shift+P

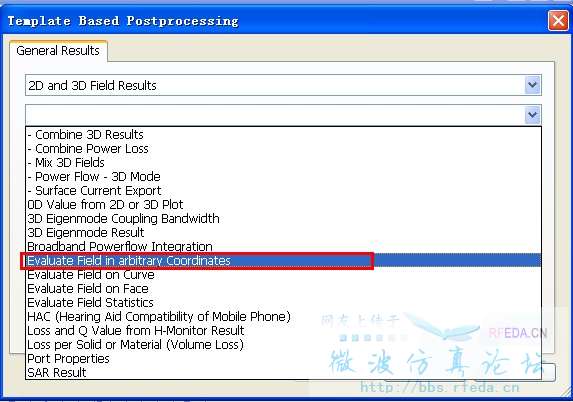

不是探针,在这里计算:
