CST MWS  数据提取

05-08
我想请问各位大神怎么样才能提取实验数据。

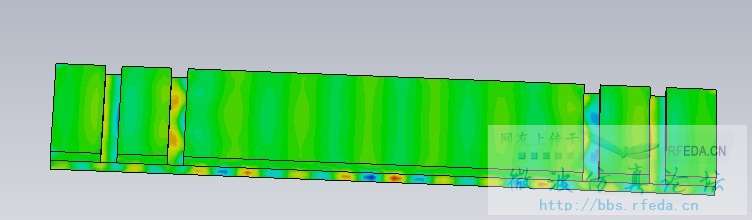

我已经模拟出来了银膜表面的电场的三维图,怎么才能导出三维图的数据。
附图:上面黄颜色的是电场强度。求助……


导出什么格式的?

要定义一个观测面,计算该观测面的电场数据,在CST左侧导航树下,找到该数据目录,右键Copy,粘贴至Txt文档就可以看到电场数据了。

要是直接用File--->Export--->plot data的话,导出的是全部的数据(TXT格式的)。要是直接这样子导出的话,用origin也可以分别处理,但是处理有些数据的话会很麻烦,不容易选取了。这个该怎么办?
观测面?观测面怎么定义+怎么计算?求大神指导
我用3D  Result on 2D Field 选择了XZ平面作为了一个观察截面,但是这个截面正好等于物体的横截面大小,我能不能把这个观察截面改大一些?然后我想把这个XZ观察截面的数据已TEX的格式输出可以吗?如果可以的话怎么输出?
