CST MWS模拟的表面等离子体

我想用CST模拟的表面等离子体，遇到了一些问题。首先，在材料参数的设置上，文献中只提到了：衬底Quartz（折射率是1.5）、silver film光栅（折射率是0.19+7.89 i ，它是由Drude模型得出的，具体Durde模型下的参数是：Epsilon infinity是1、Plasma frequency是1.37*10^16、Collision frequency是8.5*10^13）因为文中只提到这些参数，那是否在设置材料参数的时候，就只需填New material Parameters----->Dispersion的Durde mode就好了?
还有，我选择的边界条件是open，但是模拟的时候出现了错误。请教各位大神，谢谢

求助各位大神，在CST微波工作室中，复折射率怎么设置?
我想设置折射率为n=0.19+7.89i的情况，是Drude模型，参数见附图

我怎么感觉cst里面不能直接设置折射率，一般是其他的参数，像介电常数、磁导率什么的

折射率只是光学上的说法，含义和介电常数，磁导率是一样的
参考：http://wenku.baidu.com/view/a36435797fd5360cba1adbcb.html

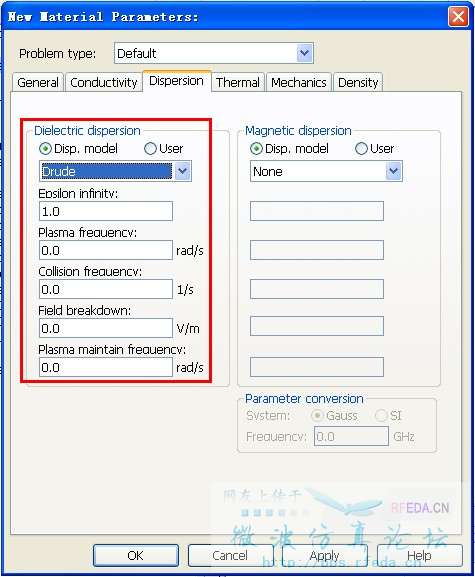

如下设置即可：

问错了，不好意思。我是做表面等离子体的，我是想设置材料的参数的，我点了New material之后，出来New material Parameters菜单，文献中提到的参数只有Durde mode、epsilon infinity是1、Plasma frequency 是1.37*10^16、collision frequency是8.5*10^13，材料的参数设置只需要这几个就ok了?

我是做表面等离子体的，用的是CST微波工作室我是想设置材料的参数的，我点了New material之后，出来New material Parameters菜单，文献中提到的参数只有Durde mode、epsilon infinity是1、Plasma frequency 是1.37*10^16、collision frequency是8.5*10^13，材料的参数设置只需要这几个就ok了?

CST的边界条件设置上的open、electric（Et=0）、magnetic（Ht=0）、periodic、conductoring wall、unit cell都是些什么意思啊?

帮助文件《Boundary Conditions - Boundaries》

是的。字数字数

你的报错截图?
我用笔记本仿了下是内存不够

2楼的图不是写的很明白么

请问我的CST模拟是出现这样的错误提示是什么原因?what can i do?

顶下，有用！

给Waveguide port加metial shielding试试看。

我没点waveguide port，我是直接用了平面波波源，平面波自动生成了port的。
我昨晚上把边界条件改成了open（add space）之后，再运行了一遍，发现可以运行了，而且还有点出现我想要的结果的那个意思，今天再调节一下长度、频率参数，看看能不能调整出一个很好的图像。

我正试着将边界条件改一下，昨天设置的是open，但是运行的时候出现了错误，我今天换成了open（add space）之后，可以运行了，那个系统提示的错误没有了……
系统提示的错误：when exciting with a plane wave the material at the open boundaries has to be homogenous.
就这提示

顶顶顶顶顶顶顶顶顶

等离子体仿真应该用cst微波仿真的哪个模块?

我看文献里写着的边界是PML，刚刚开始我也是把边界设置为OPEN，出现的错误的提示跟小编的一样，后来我也改为open（add space），运行通过，也有那个提示。我想问下小编最后，这个问题是怎么解决的呀?跪谢啦！
