HFSS怎么设置材料
05-08
在HFSS中画一矩形平面,想设置成铜,结果右键Assign Metarial是灰色的,选择不了,是平面不能设置材料,还是我哪里操作有问题呢?应该怎么设置呢?
怎么没有人告诉我呢?
平面貌似不能选择材料,可以设置边界为导体啊,或者建一个薄长方体代替就可以选择材料了!
应该是吧 和3楼的理解一样
面的话一般都是设置为pefect E面就可以了,等效为导体
HFSS不允许对面进行材料的定义
3楼正解!平面不能设置材料

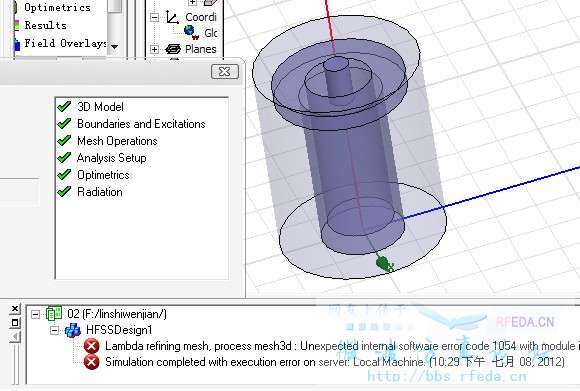

请看图片 那我的是什么原因呀 谐振杆和调螺材料是PEC,腔体材料是air,外部边界是siver 。我用本征模仿真的Q值,但是运算的时候老是出现错误。请问是不是还有那些参数没有设置好?
