急!132Mhz的半波偶极子天线增益为什么不是2.15dbi

05-08
急!
最近做了一个132Mhz的偶极子天线,天线长度为波长的一半,理论上增益应该为2.15dbi,但实际作出来远大于2.15dbi
还请大神们指教哪里出问题了,如何改进。
多谢



  • 2.15是自由空间,实际制作有地面反射,肯定会变大啊

    那再问一下,怎样设置才能实现2.15dbi呢?

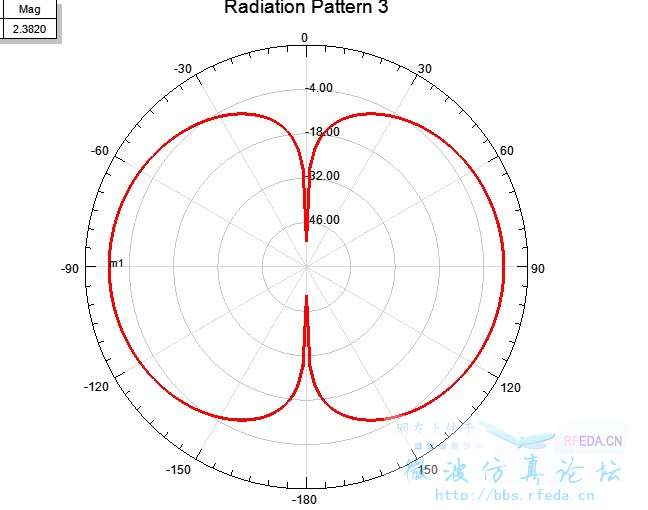

    还有那个为什么没有水平方向图呢
    谢谢了。

    是仿真结果大于2.15dB吧?
    这个是软件的原因,你增大下rad大小,增益还会增加

    那么我该如何使增益减小呢?

    增益越大越好,哪有人要减小增益的?

    可以增加振子的半径试试!

    减小半径,减小辐射面积,增大波束,减少增益

    多谢各位。
    怎么看到天线的水平方向性图
