微带缝隙天线阻抗仿不准怎么回事?
05-08

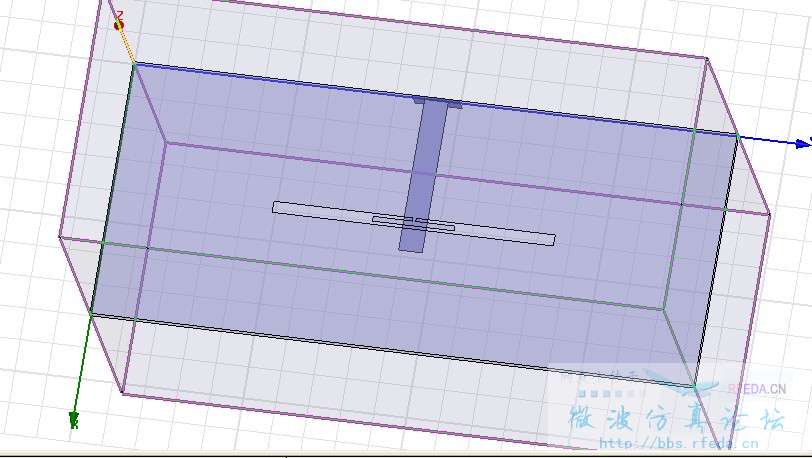

这个是我建的模型,选中部分是port,采用wave port方式激励。基板上面的理想导体开了槽,下面是微带线。槽的尺寸我都是按要求设置的,port和空气边界我自己设置的。仿真结果S参数与论文中相近。但到了输入阻抗部分,差别较大,希望谁能帮忙解决一下,卡在这好长时间了。

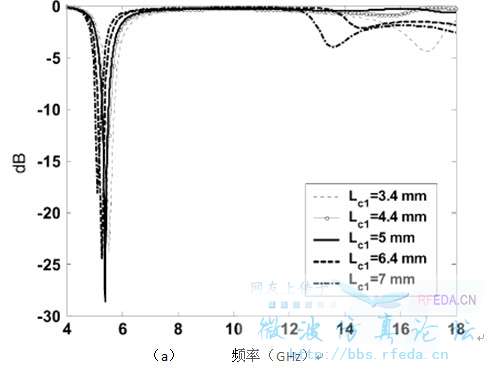

这是我仿出的S参数和论文中S参数的对比。

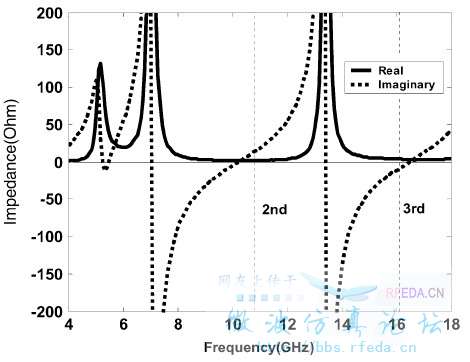

下面是我测量的输入阻抗和论文中的对比,相差很大。
是不是我空气盒子设置的问题呐?或者port的设置问题?希望大家帮帮忙。

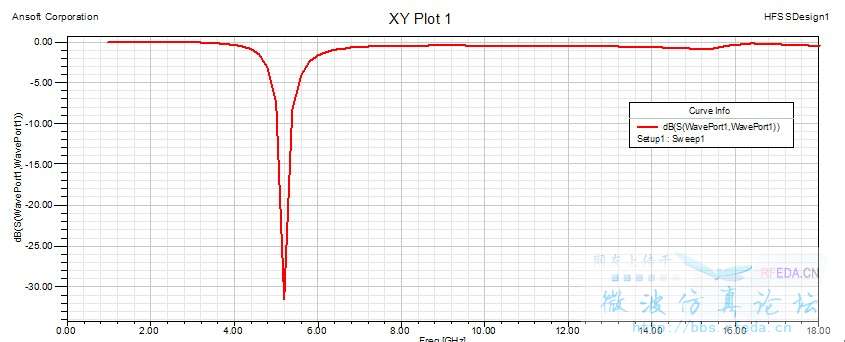

这是我仿出的S参数和论文中S参数的对比。

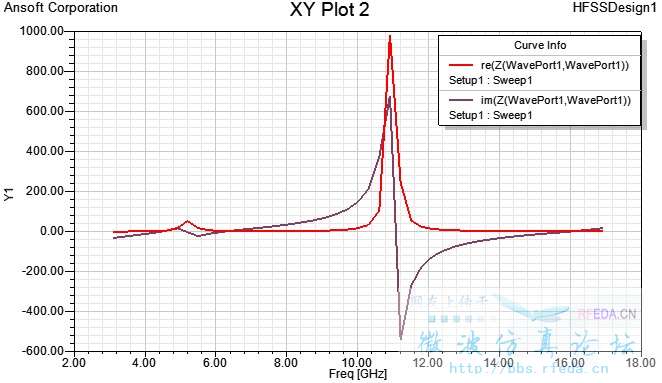

下面是我测量的输入阻抗和论文中的对比,相差很大。
是不是我空气盒子设置的问题呐?或者port的设置问题?希望大家帮帮忙。
