如何从SMITH表里看出天线的阻抗呢?
05-08

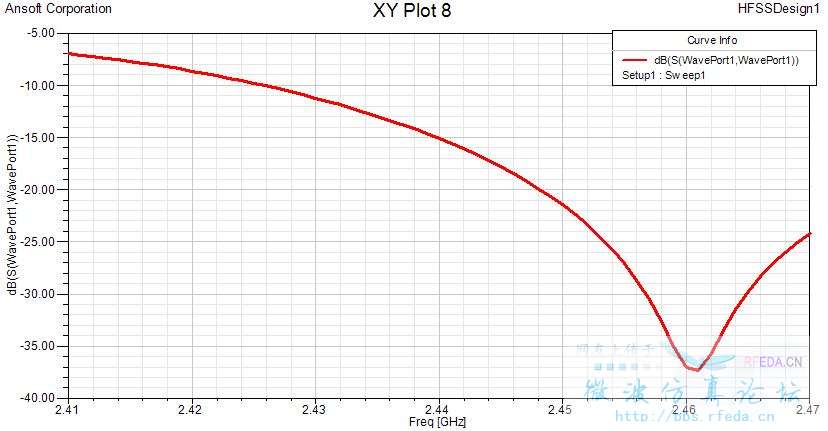

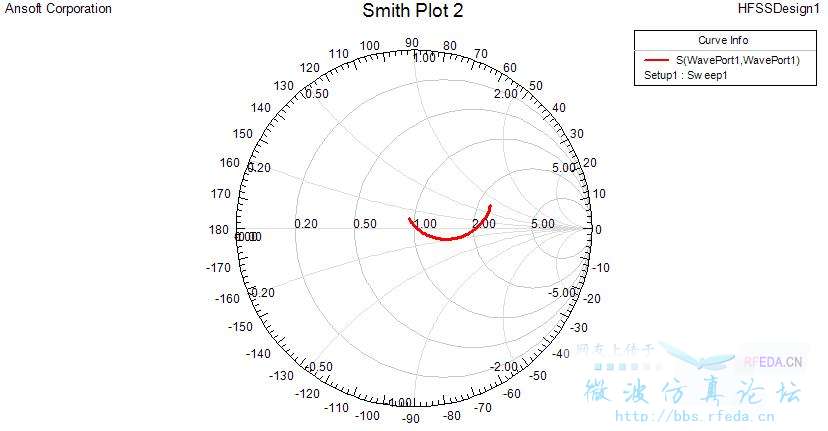

本人刚刚学HFSS部仿真,不知道 如何从SMITH表里看出天线的阻抗,大侠们能否帮我看一下我这个阻抗是不是接近50瓯呢? 谢谢大家!
什么天线啊?增益这么高?

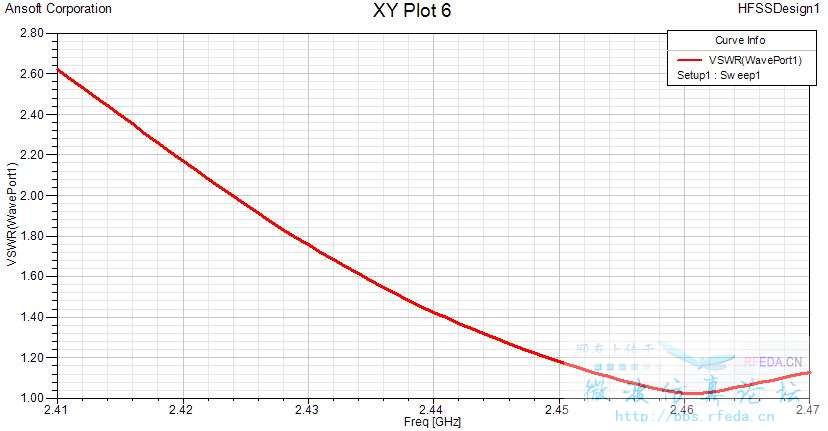

网友给的HFSS文件,自己吓改的,驻波有点高,刚学HFSS,不会看SMITH,你会看么?
坐等大侠们帮我看SMITH表.
自己学一下smith chart这么难吗?
Smtih图给出的是归一化阻抗(图中实部开始时接近1,虚部接近为零),实际阻抗还得乘一个特征阻抗的(一般通信电缆是50欧姆左右),且一般是频率的函数,至于如何读图建议你看看孔金瓦的《电磁波理论》一书或者其他电磁波的书籍,我以前也不会看Smith图,现在可以基本看懂了,希望这个回答对你有帮助~
谢谢大哥指点,如何知道这红线哪头是实部,哪头是虚部呢? HFSS11在SMITH里的阻抗 是不是要实部的阻抗值+虚部的阻抗值 呢? 谢谢大哥再指点一下?
读经纬线,和中间实轴交点就是实部,和四圈角度交点就是虚部。

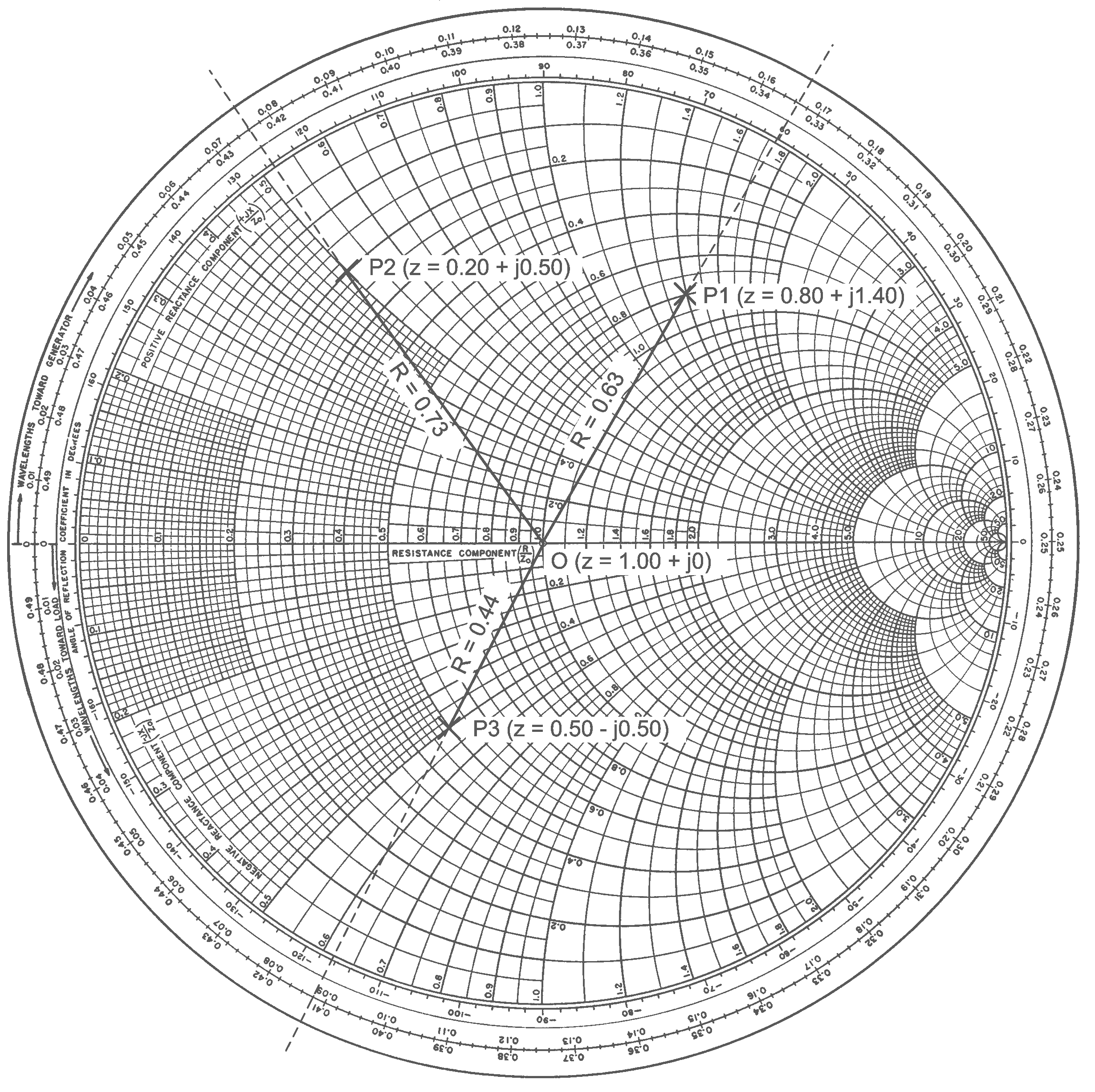

看看这个图上有三个点的例子,应该就能看懂了
这个正解~
j 是不是指天线的特性阻抗呢? 比如天线的特性阻抗是50,那么J是不是50呢? 谢谢
你。再继续这样问问题的话,估计好多人都会被你问吐血的。
不是红线的哪一头是实部,哪一头是虚部,他说的是在开始的时候的那一点实部接近1,虚部接进0。它靠近最中间那个点嘛,那个是匹配点嘛。

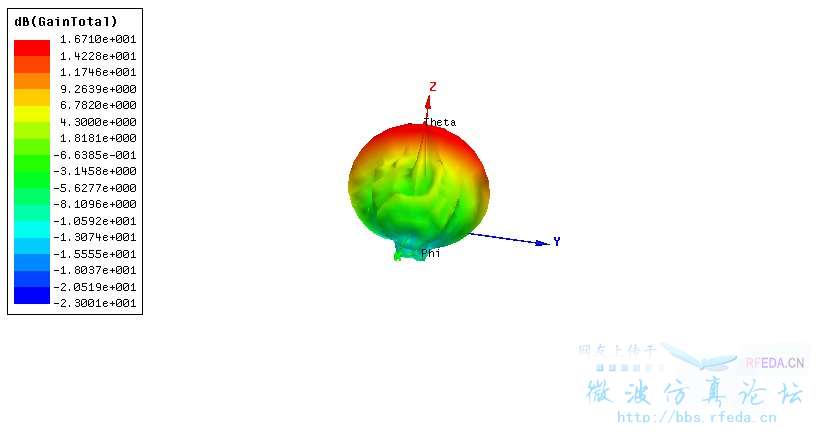

小编,您的这个HFSS的增益这么高,是天线阵吗?
加个Marker点你就可以看到归一化阻抗了
