请教下,已知基板的厚度和材料,怎么算微带线的宽度呢、
05-08
基板为0.5mm, 介电常数为3.5,基板的大小,微带线的宽度对仿真结果影响大吗?

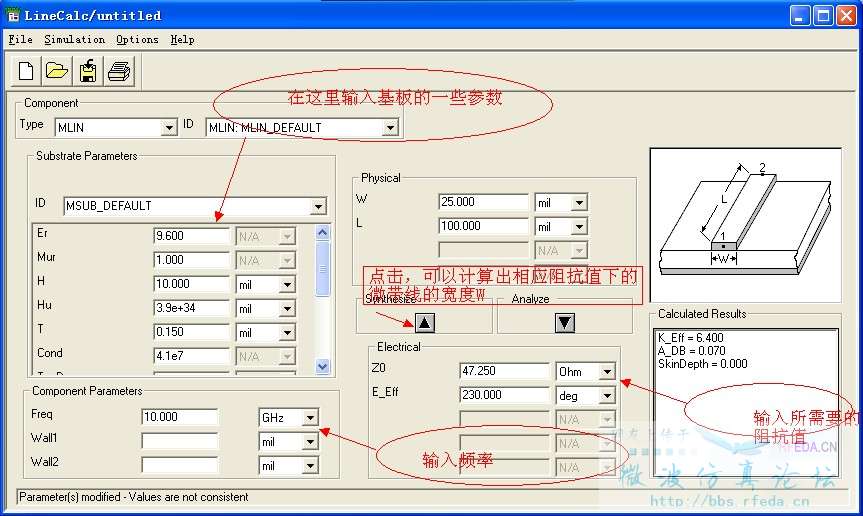

微带线的特性阻抗与(W/H)有关,W是微带线的宽度,H是基板的厚度,所以微带线的宽度的不同会对你的仿真有一定的影响。在HFSS里面我不知道怎么去计算,不过小编可以用ADS自带的工具linecalc来确定你所需要的阻抗下的微带线的宽度。
谢谢了,我去试一试看看。
Shortcut to Si8000QuickSolver
这个小软件拿来算阻抗很好用的
