HFSS簡單傳輸線問題
05-08
大家好
小弟我有幾個問題想問
因為是剛碰HFSS不久 所以就想先探討很簡單的單端傳輸線
設在FR4 厚度0.8mm 微帶線寬1.5mm 差不多匹配到50歐姆 兩端設lump port

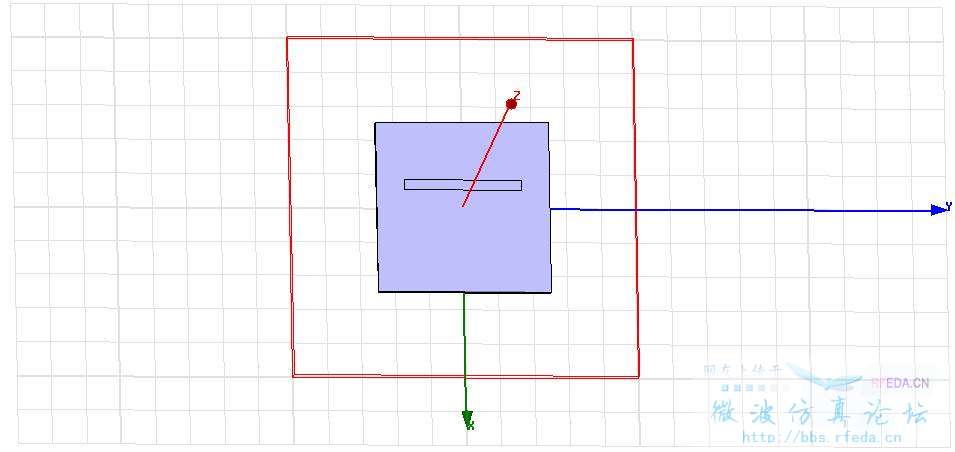

以下是我的結構圖
25*25mm 線長17mm 是用fast 從0.05掃到20GHZ 間隔是0.02
我的第一個問題是 radiation box大小 對於這樣的模擬上有影響嗎
我看網路上都是以天線的觀點來看 四分之一波長 遠場近場區分
大小只要夠軟體分析到無限大就行了
以下是我跑出來的S11

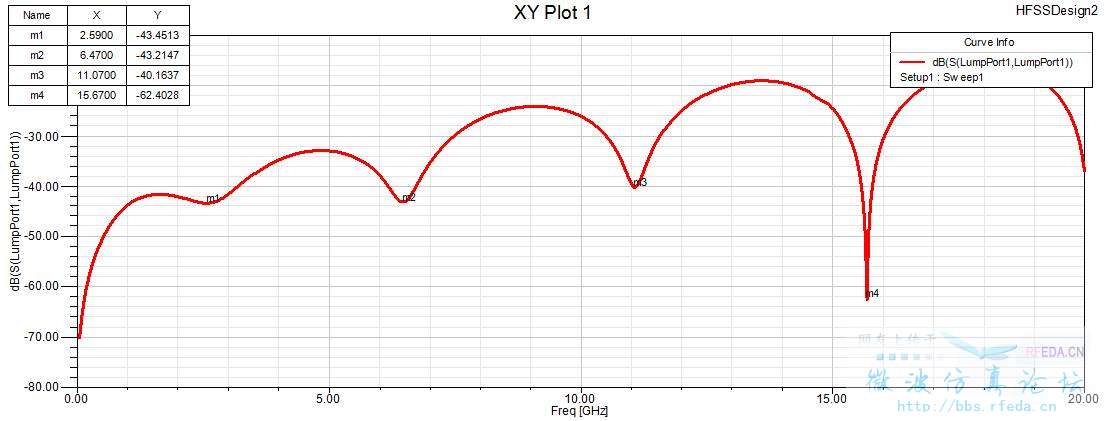

第一張 BOX記得是60*60*20

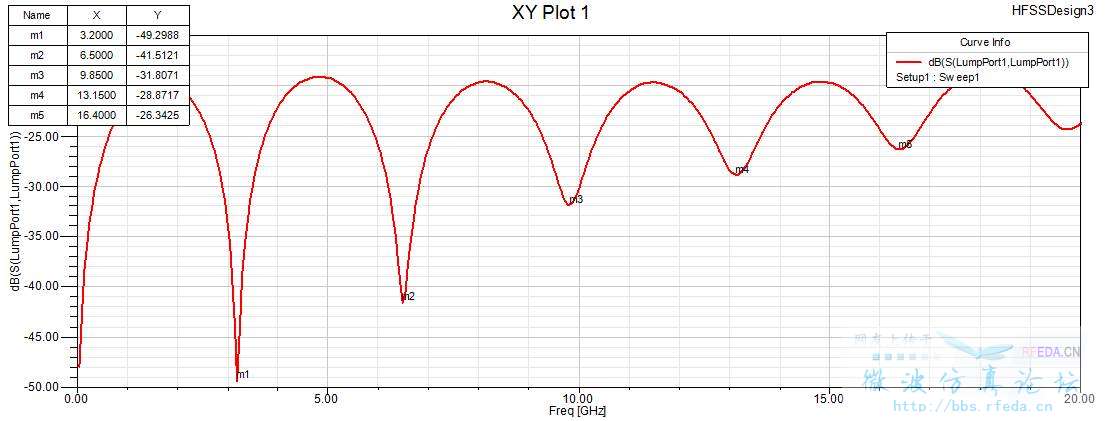

第二張是用region 功能 設為50%
兩張跑出來 似乎有一點差別
而我的第二個問題則是
我看別人的範例region 50% 的意義是指?
第三個問題
為什麼第一個共振頻率點不是在4.34.5GHZ左右
因為用公式算的話大概是落在這範圍
我原本以為 是板子大小太接近線長的關係 所以改成50*50 其他未變

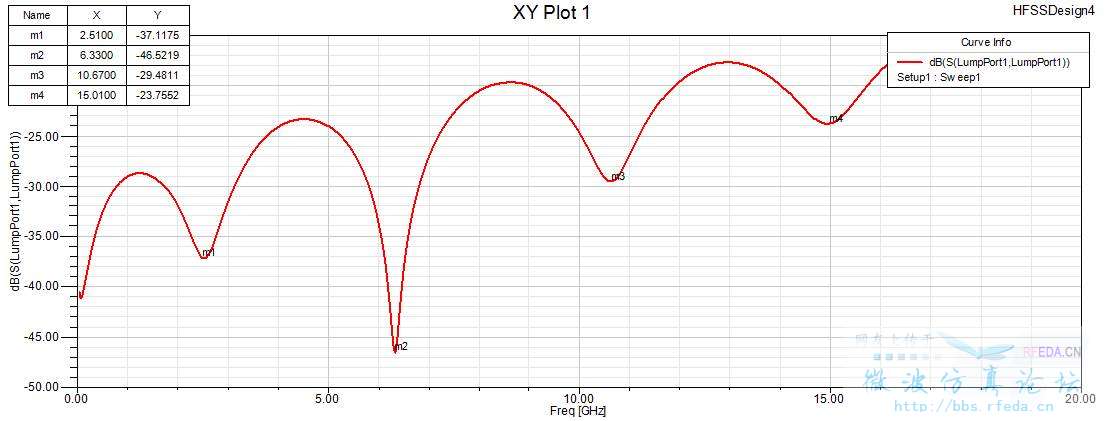

第三張圖 但跑出來一樣
第一個共振點都在2.5G左右
所以我又試了其他參數 40*40 長度變為24mm 其他未變

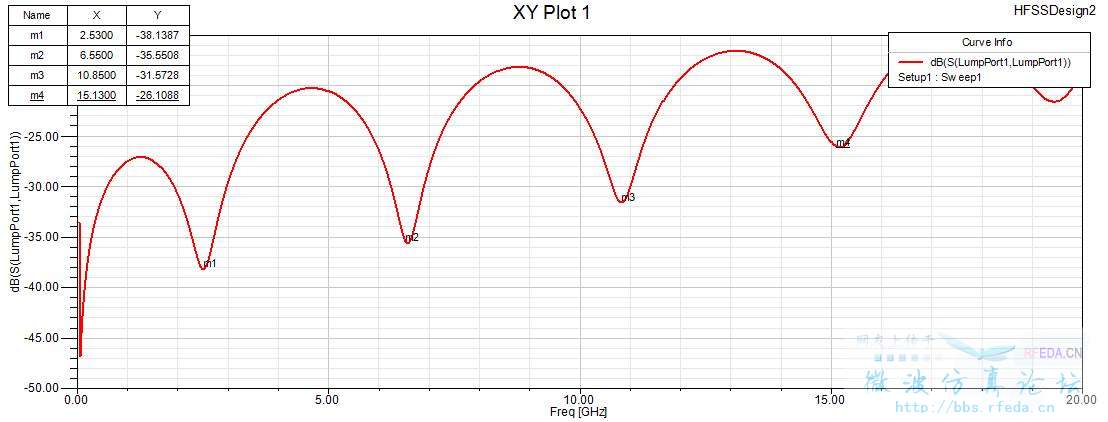

第四張圖
然而這張的共振頻率就跟公式符合...
麻煩大家替我解惑一下
謝謝
小弟我有幾個問題想問
因為是剛碰HFSS不久 所以就想先探討很簡單的單端傳輸線
設在FR4 厚度0.8mm 微帶線寬1.5mm 差不多匹配到50歐姆 兩端設lump port
以下是我的結構圖
25*25mm 線長17mm 是用fast 從0.05掃到20GHZ 間隔是0.02
我的第一個問題是 radiation box大小 對於這樣的模擬上有影響嗎
我看網路上都是以天線的觀點來看 四分之一波長 遠場近場區分
大小只要夠軟體分析到無限大就行了
以下是我跑出來的S11
第一張 BOX記得是60*60*20
第二張是用region 功能 設為50%
兩張跑出來 似乎有一點差別
而我的第二個問題則是
我看別人的範例region 50% 的意義是指?
第三個問題
為什麼第一個共振頻率點不是在4.34.5GHZ左右
因為用公式算的話大概是落在這範圍
我原本以為 是板子大小太接近線長的關係 所以改成50*50 其他未變
第三張圖 但跑出來一樣
第一個共振點都在2.5G左右
所以我又試了其他參數 40*40 長度變為24mm 其他未變
第四張圖
然而這張的共振頻率就跟公式符合...
麻煩大家替我解惑一下
謝謝
描述:結構圖
描述:第一張 25*25
描述:第二張 25*25 region 50%
描述:第三張 50*50
描述:第四張
