HFSS中设置变量问题
05-08

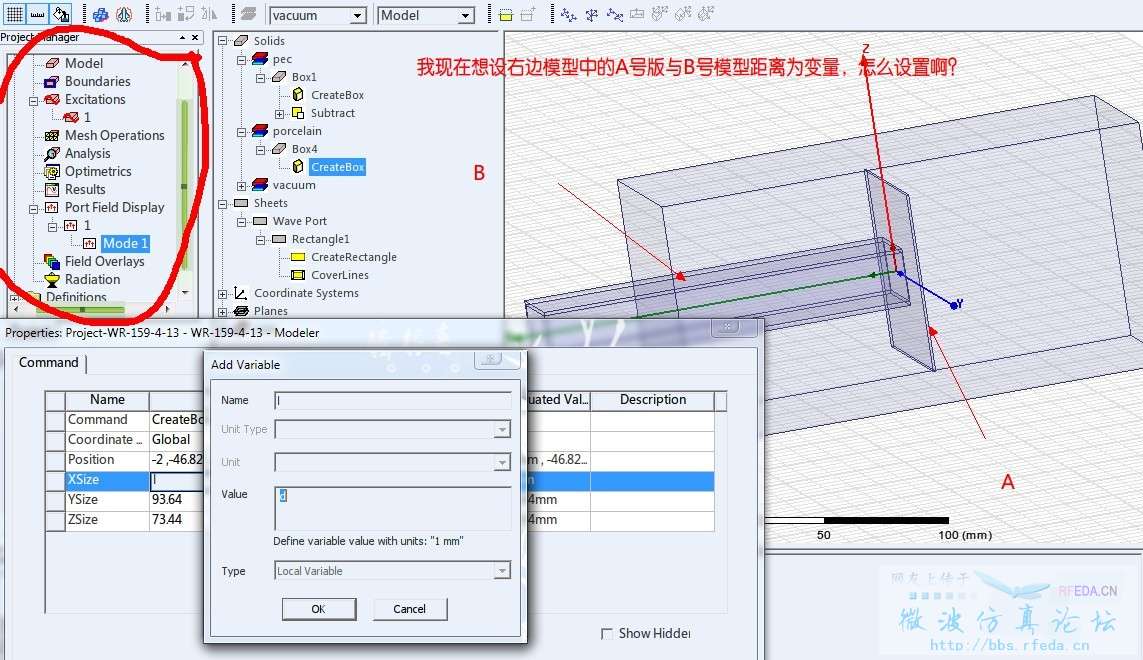

我想设置模型AB的距离为变量,怎么设置呢?求解,老师说啦,忘啦具体步骤。
在线等待回答
求解答。
从坐标上面设就是了。比如你是在X轴上的距离,那你把一个坐标设成常数a,另一个设成a+x。
你要设置的变量有没有基准点呢,简单说就是距离变,A动还是B动,还是AB一起动

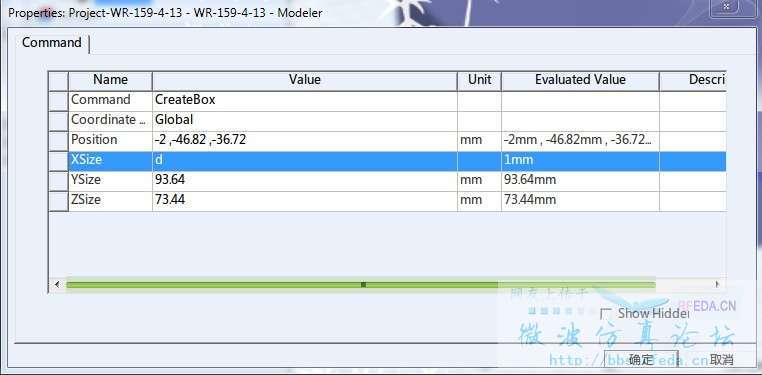

A动:你就测B的右面的X坐标值,记下来,A左边position的X值就设置变量+刚才B右侧的x坐标,值可以先设0,这样设好后AB是挨着的,你调整变量的值就调整他俩之间的距离
B动同理
一起动么你找中间点X坐标,AB的X坐标都设一样的变量一个加、一个减中间点x坐标
这个方法仿真的时候运算少(个人认为)
再有就是move命令,这个直接设置move距离为变量,直接调整,不过运算量大一些(个人认为)
