请教HFSS如何仿真出电感线圈周围的磁场分布啊?
05-08

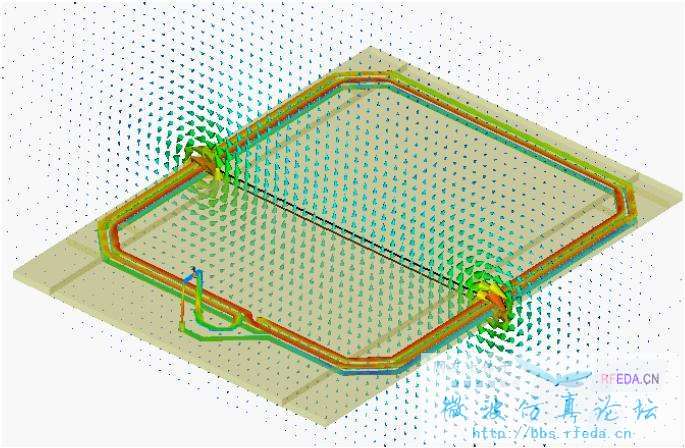

HFSS如何仿真出电感线圈周围的磁场分布?想下面图片这样甚是头痛哦。
选中电感,然后在field overlays点H矢量就是了·
谢谢,试过了,不过感觉跟图片中的不一样呀,要设置些什么么?

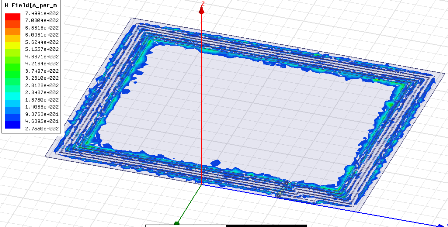

同问。我只能出来这样的图:
只有线圈附近的磁场,看不到中间的。
我也看不到

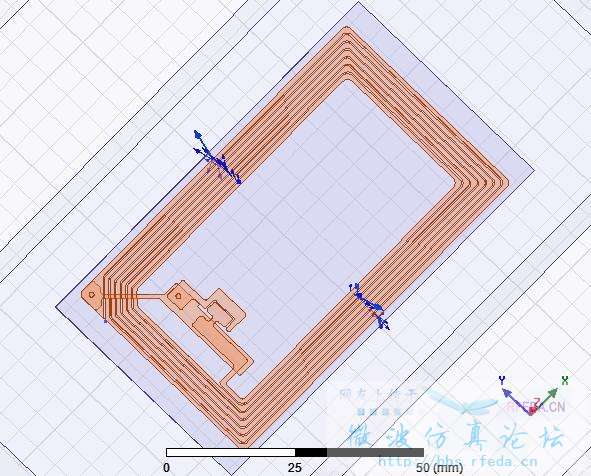

我的是这样的。
为什么我的磁场是中间弱两边强,理论上不应该是中间强两边弱么?
建个平面,然后在平面上看V就有那个效果了。就是我的磁场不太对。郁闷
