HFSS中变量设置以及出图问题 求指导
05-08

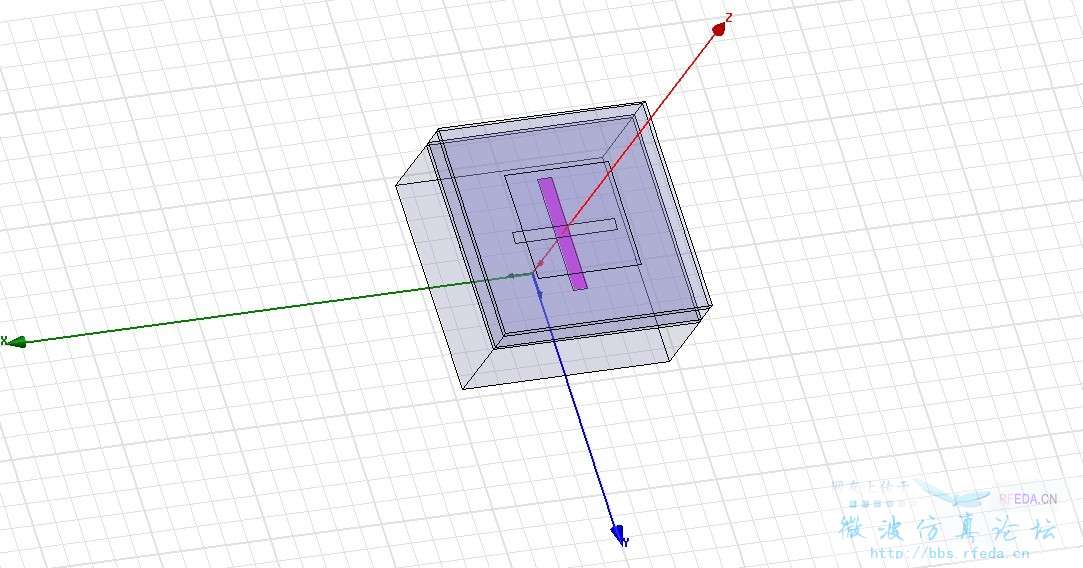

一个平面反射阵的单元 四层结构 1,2层间为矩形贴片 2,3层间为开耦合缝隙的接地板 3,4层间为一长度可变的微带线。平面波入射到单元上,单元吸收再辐射,通过调节微带线的长度来调节反射波的相位。在HFSS中模拟均匀平面波激励,要得出微带线长度同发射波相位的关系图。
小弟HFSS初学 很多不会的望指导 请问:
1,这个微带线的可变长度设置是在project——project variable设置吗
2,这个需要加波端口么,还是直接在激励选项中直接选择assign——incident wave——plane wave。
3,反射波的相位应该怎么看?在中心频率10.4GHZ下 设置优化参数进行仿真 在结果中应该看近场图还是远场图..主要是出图的步骤希望指导下。在第二图中的选项上希望大侠指导下应该如何选才能出图。
耽误大家一点时间 不胜感激
小弟HFSS初学 很多不会的望指导 请问:
1,这个微带线的可变长度设置是在project——project variable设置吗
2,这个需要加波端口么,还是直接在激励选项中直接选择assign——incident wave——plane wave。
3,反射波的相位应该怎么看?在中心频率10.4GHZ下 设置优化参数进行仿真 在结果中应该看近场图还是远场图..主要是出图的步骤希望指导下。在第二图中的选项上希望大侠指导下应该如何选才能出图。
耽误大家一点时间 不胜感激
哥们,你哪个学校的,貌似我们俩的毕设题目是一样的,加我Q765650453,我们可以研究一下
我最近在看文献,下面也是十字结构,也是求出相位特性,随着底十字长度宽度变化
