HFSS Lambda-refine mesh 问题

05-08

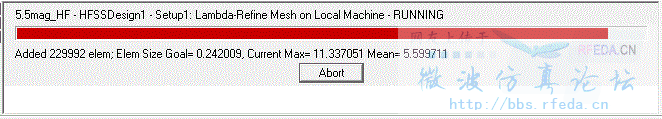

在用HFSS进行电磁仿真时,将材料磁导率设为随频率变化,在划分网格的过程中,设置Lambda-refinement 为0.05,maximum refinement per  pass 为20。在element length based refinement 中设置最大单元数目为15000,在运行时,出现refine的对话框,最后added 1340145 elements.....,到最后电脑就死了,请问这一过程中的数字远远超过我设定的值,还有这种情况怎么处理?实在跑不动。

“element length based refinement ”是不是相对增量啊?

“相对增量”是什么意思?“element length based refinement ”我理解的是如果设置的是限制单元长度,则要求所有单元长度要小于设定值,如果设定的是最大单元个数,则说明当单元数达到最大设定值时停止refine吧?
"Type the maximum length of the edges inside the object in the Maximum Length of Elements text box.The default value is set to 20% of
the maximum edge lengths of the bounding boxes of each selected object’s faces.HFSS will refine the element edges inside the object until they are equal to or less than this value."
这是help文件的解释。模拟不动是不是因为电脑不行的缘故?

那位大侠有解,我也有同问
