跪求指导,我想对一条导线回路做电磁仿真,看过教程,但是都不大明白。
05-08

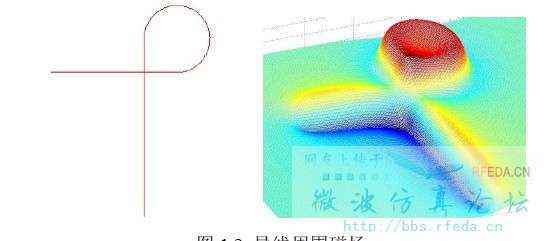

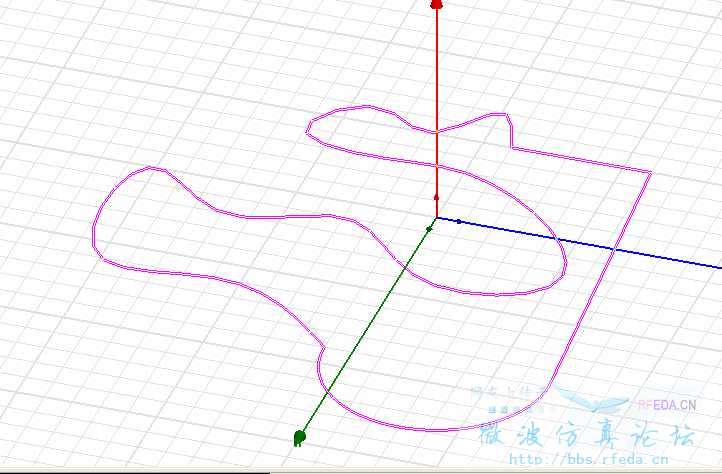

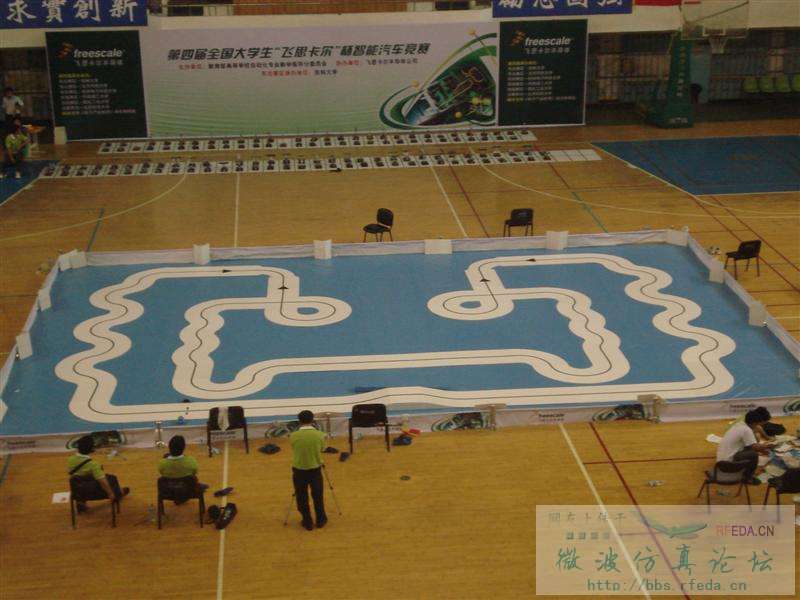

我是大三的学生,正在准备飞思卡尔智能车比赛,我是电磁组的。比赛的跑道是一条通有20khz交流信号的导线,赛车循着导线产生的电磁场前进。我想利用HFSS对导线及其周围的电磁场进行仿真,例如图1。看了一些教程,都跟我想要实现的功能有不少区别。由于是初学者,也不大清楚教程里那些是对我有用的。所以请简单指导一下,我这种情况应该怎么实现。图2为跑道的样式,中间的黑线即为通有交流信号的导线
有做过这方面东西的朋友多指点一下,不胜感激啊
为啥一个回答都没有呢,那有没有人能告诉我HFSS能不能实现我所需要的功能啊。别让我白学了半天用不上,那就悲剧了
首先看所用的信号为20kHz,对应的波长为15000m,从照片看跑道的长度不会超过200m,因此电磁场的空间分布可以看作是准静态场,因此求解得到静态空间分布E(r)或者H(r),乘上时谐因子exp(jwt)就行
三楼大哥,很不好意思的说,我这个很菜的。我现阶段的问题是,只会把跑道画出来,加边界条件也还可以,可是怎么给跑道加上我所需要的激励源就不会了。能就这个给一点具体指导吗。
电大尺寸仿真一般用FEKO
额,这个现在正需要呢,别再让兄弟换软件了,教教兄弟怎么用这个吧。
这怎么说也不是电大尺寸啊,电小小尺寸
大哥们别争论电大还是电小了,告诉兄弟怎么做这个仿真吧
又一天了,还没人告诉俺啊
这两天我的想法是这个跑道是不是可以看成一个“天线”。它就是往外放电磁波的天线,可是我看的教程里没有对这种多边形线的仿真实例,都是画立方体的。谁告诉我,这种画线的怎么加激励源啊。
