CST PCBS中GND的问题
05-08
在protel中画PCB时,部分回路会命名为GND。当我们把protel中的PCB导入到PCB工作室后,PCBS会把对应的走线也命名为GND,但这个应该不是物理大地。而与这个‘GND‘ 相连的元器件在PCBS对应的DS中只显示一个管脚,还需要接地。
怎么才能把这个地和真实的物理大地区分开来呢?
怎么才能把这个地和真实的物理大地区分开来呢?
我现在知道了,把导入为“gnd”的导线从net class manager中的GND class中剔除出来,归到另一个class中就可以了。

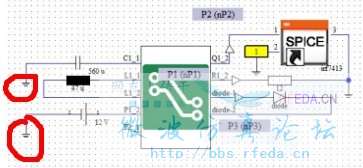

正解,GND class中的net都被自动归结到DS中的GND了,就是你图中红圈的图示
