CST MWS微波谐振腔仿真

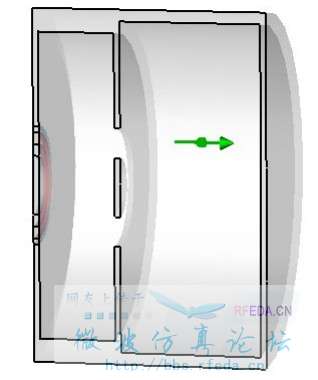

在微波谐振腔仿真中，
（1）solver菜单下的background material中的material type 定义为背景的材料，还是构建的物体的材料?
（2）为什么通过NT里的solid的change material该为vacuum时，仿真有结果，而为pec是没有结果，不应该啊，应该为pec啊，而不是VACUUM?
（3）定义波导端口激励信号，那么默认的功率等参数是多少?
（4）谁有微波谐振腔的仿真资料可以发给我吗?谢谢

1）背景材料
2）NT是什么?模型呢?
3）默认1W
你用的什么求解器?听你的意思是E，为什么还设置波导端口?

（2）NT就是指左边的导航树
前面的是本征求解，后面的想用用瞬态求解器求谐振腔的频率点。介质问题已经明白，谢谢了。对于谐振腔用本征求解，边界条件应怎么设置?

仿真最关键的就是边界条件的设置，这个只能告诉你软件在哪设置（其实你也知道），具体是什么边界取决于你的问题。这不是软件使用的问题，是微波理论基础问题。需要自己判读的，看看微波技术的书吧。

回头看了一下你的问题，还挺多
(1)是背景材料，建模时画出的是谐振腔内部的空腔而不是谐振腔的金属
(2)第二个问题的原因是由第一个问题引起的，第一个问题理解了，第二个自然就会了。改为vacuum的solid就是内腔，不改，你的整个模型都是pec，所以不会有结果
(3)E！求解器默认是对应模式的能量为1J，而不是功率1W。T！求解器的默认功率是1W。请看help文件
(4)谐振腔的仿真资料张敏博士的写的书里面，度娘就出来。

谢谢啦，搞明白了。
