CST MWS如何仿真计算圆波导内R/Q值？

各位老师，首先我需要计算30个TE,TM高阶模的场分布，要求是用matlab生成Dll文件，请问我应该是否只是套用公式就可以了呢?之后我应该怎么加载Dll文件，将TE TM波加载到CST里面的模型中呢?谢谢大家

可以在CST内建立波导的3D模型，将端口模式设置为30，看看是不是你所需要的模式

请问怎么将端口模式设置为30呢，能麻烦您说一下详细的步骤吗?

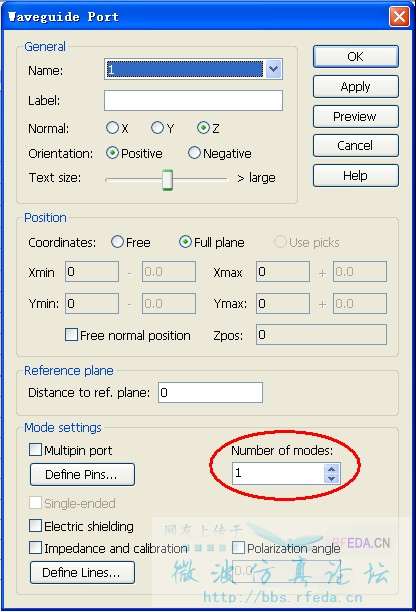

waveguide port中可以设置模式：

太谢谢您了，为了计算R/Q值，我需要知道电场Ez的值，我之前描述的有些错误，这个不是波导而是谐振腔，我把模型材料设置为VACCUM背景材料设置为PEC，现在我在一端设置了端口为1，您标出的模数设置为了30，然后用eigenmode solver计算，但是出来的2D/3D result里面的E-Field（X,Y,Z,ABS....)里面我选择Z，但是看不到电场的数值，我不知道里面有个参量叫3dmaximum是指的什么?太谢谢了

请问我该如何计算电场Ez（传播方向）的值呢我是不是还需要设置其他的选项呢，请问计算时我应该加载多少频率呢（试验中没有给出）?

你到底要算什么?用什么求解器?要是用E就不需要设置端口了

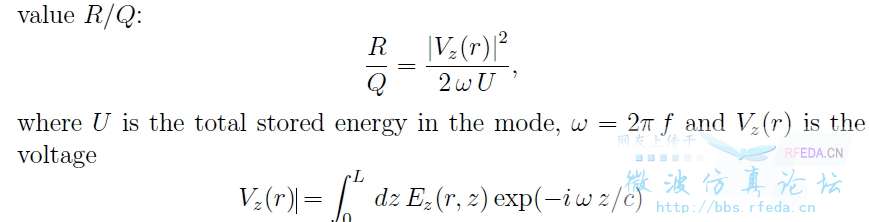

是这样的，我想求R/Q值。根据公式：
[attac

我需要求解Ez才能知道两边电压，才能求出R/Q值。
我想用的是eigenmode求解器，但是求出的结果，就是下面的图：

我不知道哪个值是电场值，而且各个mode也没有找到是什么mode（诸如TE10，TE21，TM11....)?
谢谢您了
