CST MWS超材料仿真如何设置端口?
05-08
在超材料仿真过程中,端口port是紧切在器件表面还是距表面有一定距离,结果不一样的,那个精确点?求高手帮助!
最好设置一定距离,不然可能会提示出错。
是否使用的是Unit Cell边界?
如果是的话,可以将端口设置到距离材料一定距离,再使用去嵌入功能,得到材料表面处的S参数。
我用的是电磁边界条件,
但距离的大小对仿真结果又影响啊!
电磁边界条件和波端口激励也可以使用S参数的去嵌入功能。
拉远距离,直到S参数不变
不是吧,这也行。还准确吗?
你找一篇结构简单的文章去重复,直到重复出结果来。很多事情都是看起来很难,做起来简单的。
是拉远端口与材料表面的距离吗?
要仿真什么样的模型呢
请问大侠,如何用S参数的嵌入功能啊?
你先重复这个文章,Science, 306, 1351-1353 (2004)。 除非你的机器太差,不要用PEC+PMC,在频域下用Unit cell+ Open(FSS模板),按照文章的参数建模计算,有问题把模型发上来。
六楼的办法真好!
刚刚接触CST 以前在HFSS中有去嵌入功能 感觉有何没有设置S参数的谐振点有偏移 CST中也有?在哪里设置呢? 求高手指点

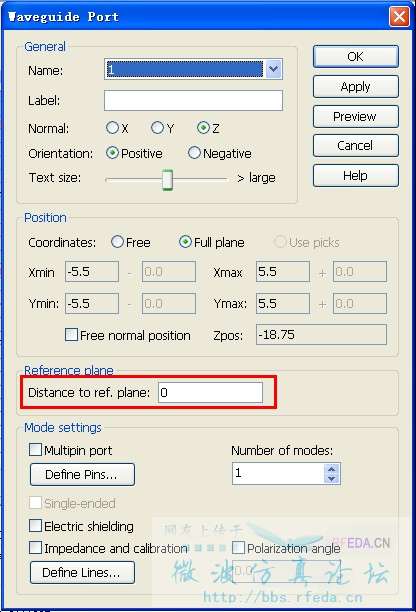

在这里定义:
我用PEC+PMC与频域下用Unit cell+ Open得到的结果差别比较大,是哪个正确呢
cst文件能能上传看看么
没有统一的方法吗?
