CST MWS平面双螺旋等角天线接线方式
05-08
请教平面双螺旋等角天线如何连接同轴线?是两金属臂焦点接芯线,还是怎么接啊?就比如说不用做阻抗匹配
不做匹配,在两个臂之间直接加离散端口(discrete port)
将同轴线做成巴伦,外导体接一个臂,内导体接另一个臂

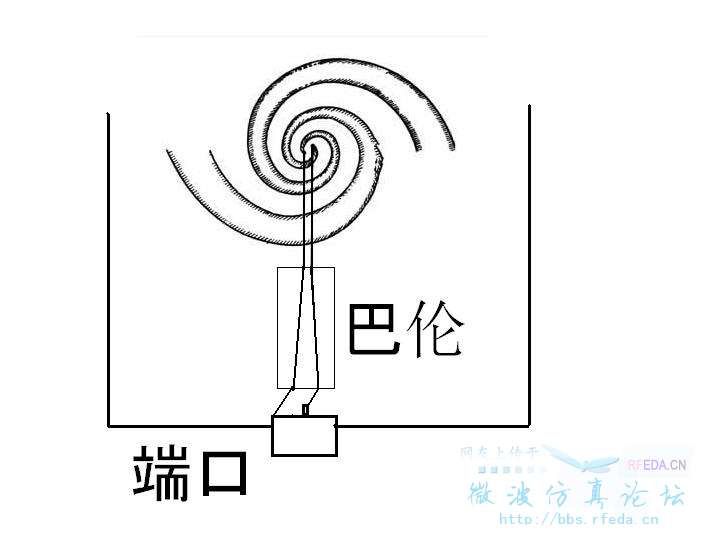

大概是这个意思吗?巴伦和天线中间的线很短,我示意图画的有些长。
阿基米德天线大概也是这个意思吧?前辈
是这样的,没错
好的谢谢了

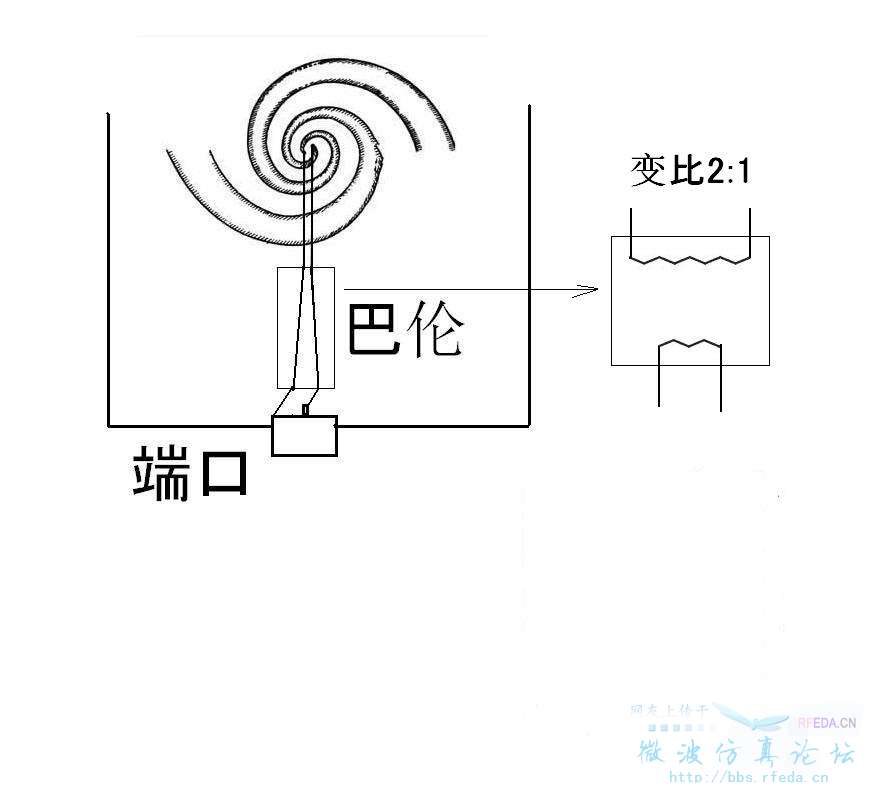

还有个问题想请教一下,我查的资料说是双螺旋天线阻抗大约为180欧姆,我觉得它应该是个平衡的天线,我接一个2:1的巴伦平衡不平衡转换器相当于转换成为45欧的阻抗,然后接50欧的端口,就认为它是50欧的了,这样用也差不多吧
