请问CST 2012 floquet中的模式设置

大家好，我用的是CST2012，我已经知道floquet中的TE00和TM00分别代表两种互相正交的线偏振的平面波，那如果我想模拟一束非偏振的平面波入射应该怎么设置?
另外，如果我是用TE00的偏振光入射，那么在计算透射率的时候在透射的floquet端口处除了TE00模式外还需要增加计算别的模式吗?
恳请大家指教，谢谢！

直接进行仿真不太好办，可以做一下模式分解或者进行后处理

大侠能不能详细点说说啊?

用的是unit cell还是floquet

不知道你所谓的“非偏振”的平面波指的是什么样的?能否描述清楚。

你的结构是什么样的，就只能激励起某些模式，并不是想要什么样的场形都能够得到

谢谢热心人！

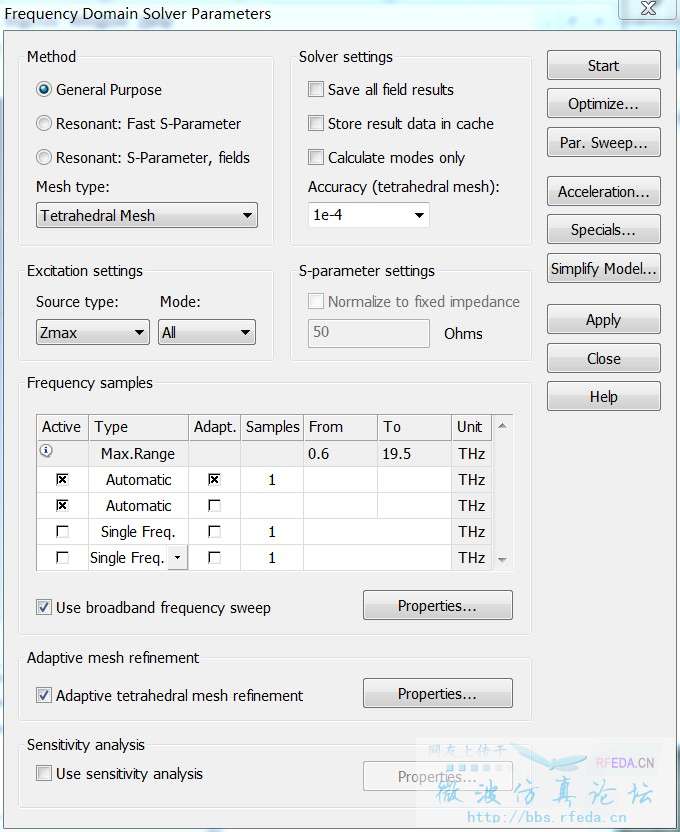

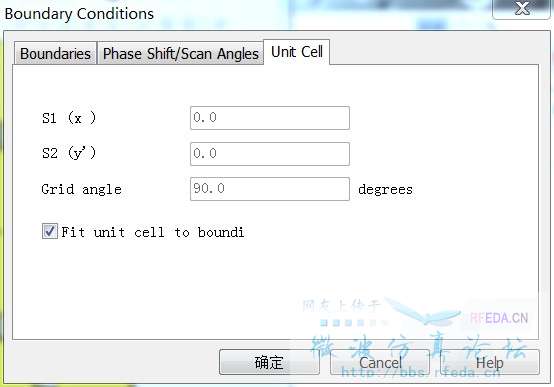

我建立的是一个unit cell，然后用boundary condition模拟一个无限大的fss，扫频范围是0.6-19.5Thz，模型文件太大了传不上来，我截了图，我想模拟4种入射平面波的结果，分别是
1.E矢量沿X轴偏振
2.E矢量沿Y轴偏振
3.无偏振（各向同性）的波
4.E矢量沿着与X轴成45度角方向的偏振
我就是不太清楚floquet里的Zmin，Zmax模式应该怎样设置，还有底下一个circular polarization的选项是不是选了TE00,TM00就变成圆偏振了?

就是像自然光那种各向同性的平面波，我上传了我的设置的截图在6楼，麻烦大师帮我看一下哈

大师，我的结构在6楼，我也不清楚它能激励起哪些模式，在不知道的情况下，应该如何选择?

对于小编想模拟4种入射平面波的结果，前两个分别可以用TE00和TM00表示。
对于第四个入射波，小编可以多设置几个floquet模，看看有没有哪个模式是满足45度极化要求的。
对于第三种入射波，我觉得应该是直接模拟不了。

你就用默认的18个模式激励，然后看看每个模式的场形，有哪几个是满足你的要求的

谢谢啊，45度的那种我想把模型旋转45度然后用TM00或者TE00，不知道可不可以?

18个模式。那算一遍估计得一整天了，我去试试看吧，谢谢你！

你可以先只计算一下端口的场分布，看看哪种模式符合你的要求。这样是很快的。

看来小编似乎对floquet模不很是了解。我贴几个图小编看看：

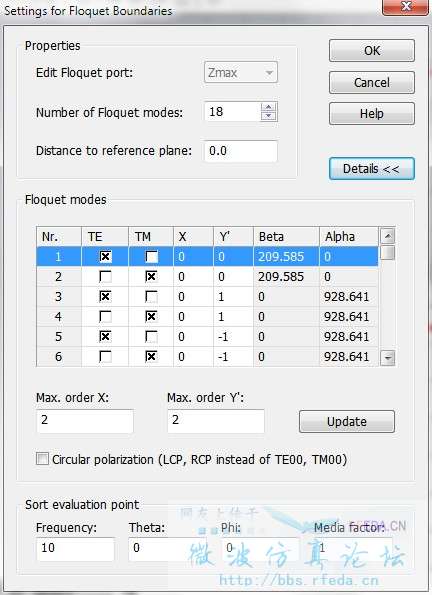

先看看这个floquet端口的设置，想看多少个模式都可以，但是只有Alpha等于零（或者很小）的模式才是传输模，其他的模式都是消逝模。也就是说一般只有Alpha等于零的模式才能存在。
知道了那个模式能传播以后，再看看各个模式的端口场分布，看看哪个模式符合小编对于极化的要求。我这个例子中重点关注第12个模式和第18个模式，因为这两个模式的场分布符合小编45°极化的要求。贴图来看：

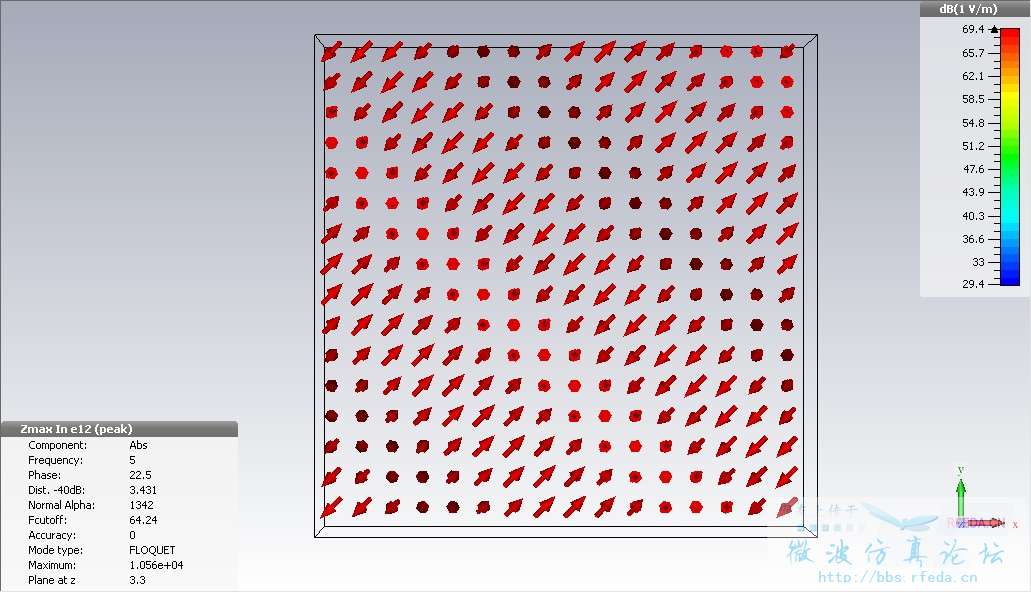

第12个模式的端口场分布：

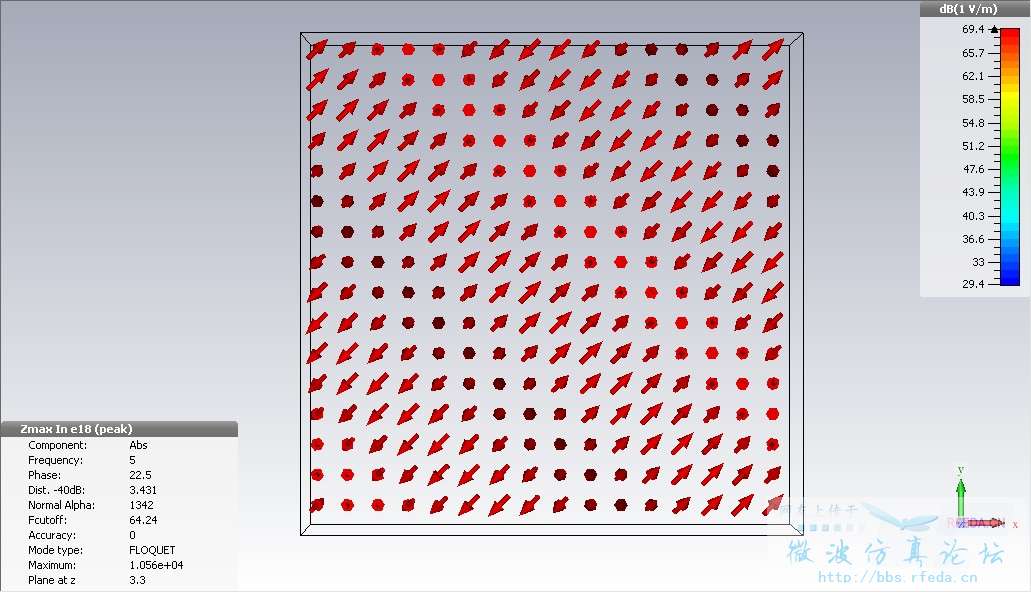

第18个模式的端口场分布：

所以还是有模式可以满足45°极化的，关键是小编得判断在你的结构尺寸下，这两个模式能否传输。

那要看你旋转了以后还是否满足周期性。

非常感谢，很详细，我去试试看:-)

小编是不是希望入射光是延X轴45度的线偏振光，想看到TE(0，0)和TM（0,0）的S参数?
不知道小编之前的问题解决了没有?

有相关的理论资料吗，谢谢了。
