CST DS 仿真并联式开关电源
05-08

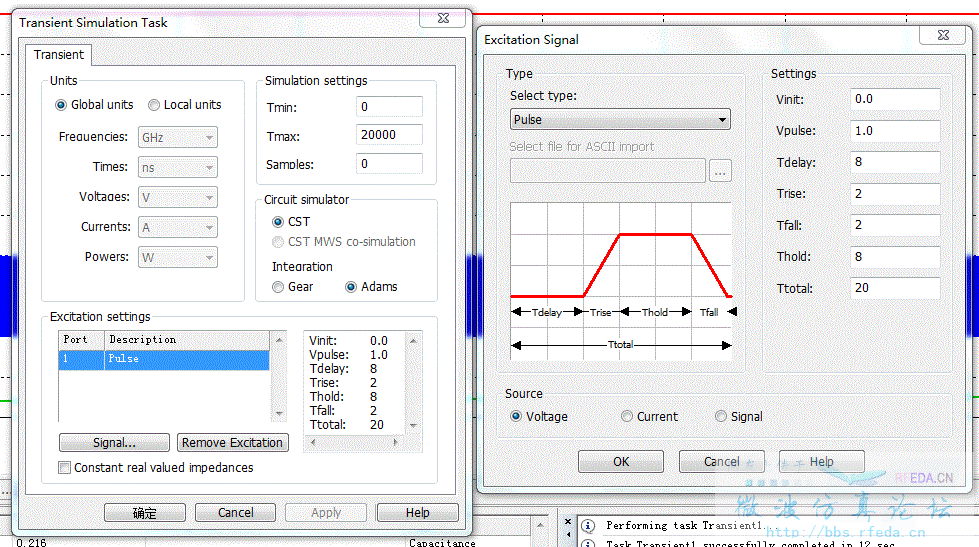

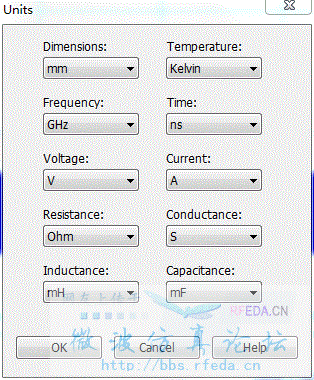

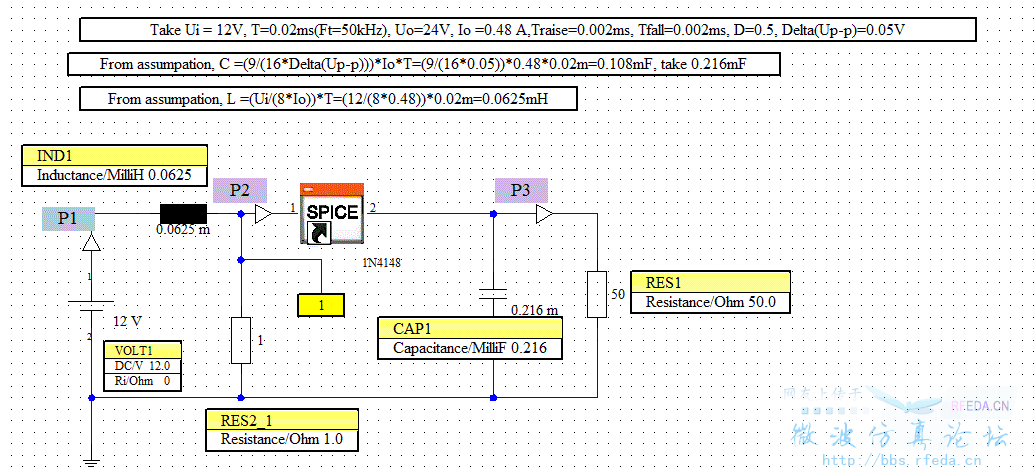

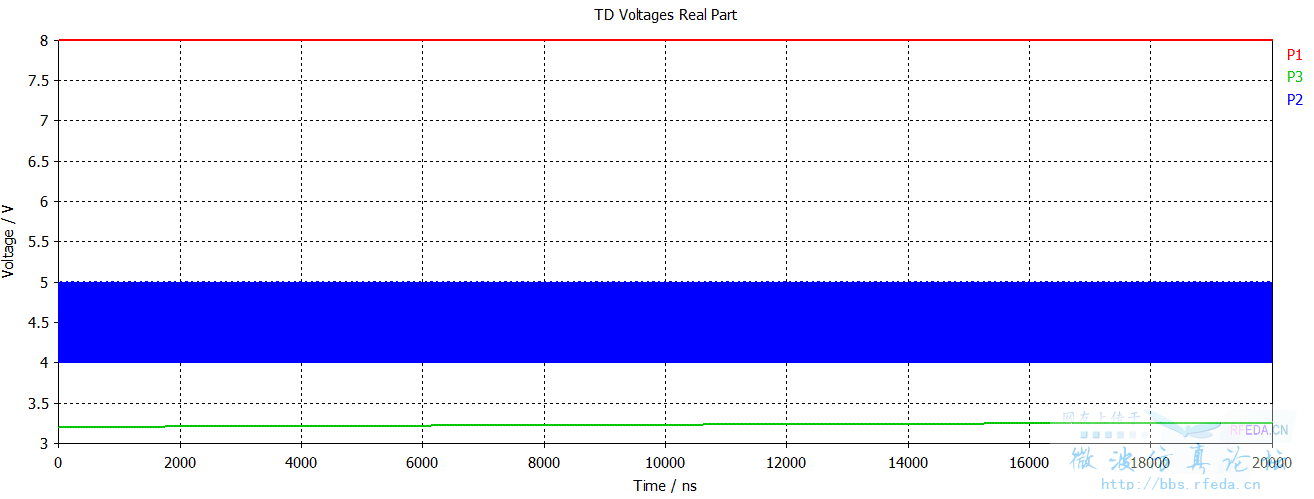

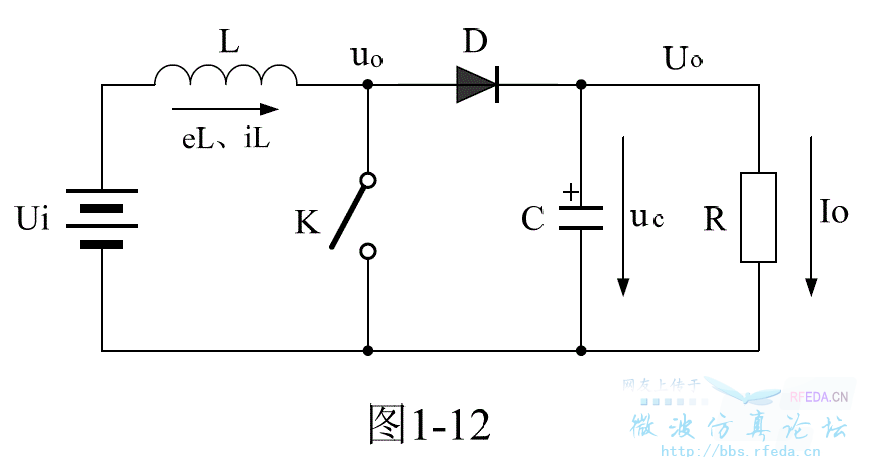

我在CST DS中试图仿真并联式开关电源,但是不知道是我把电路原理图画错了,还是把电感和电容的数值设置错了,没有实现并联式开关电源所应当输出的方波电压,电路原理图和CST相关设置如下所示:
[attachment=55204]
[attachment=55204]
希望得到前辈的指点

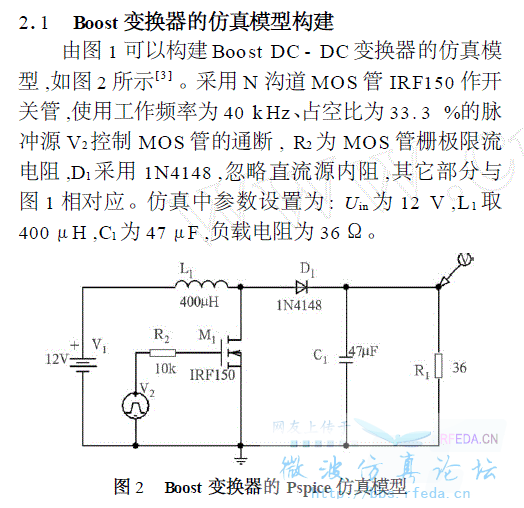

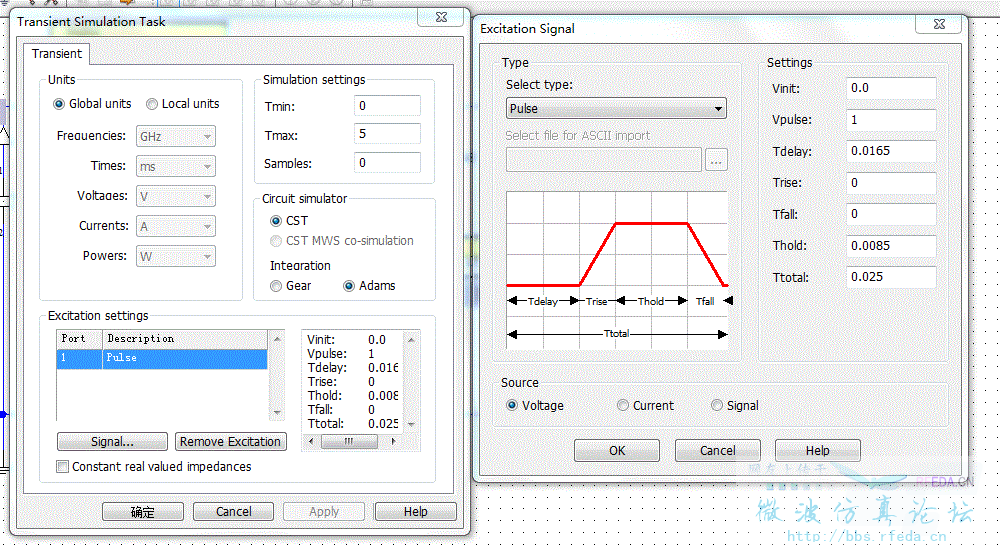

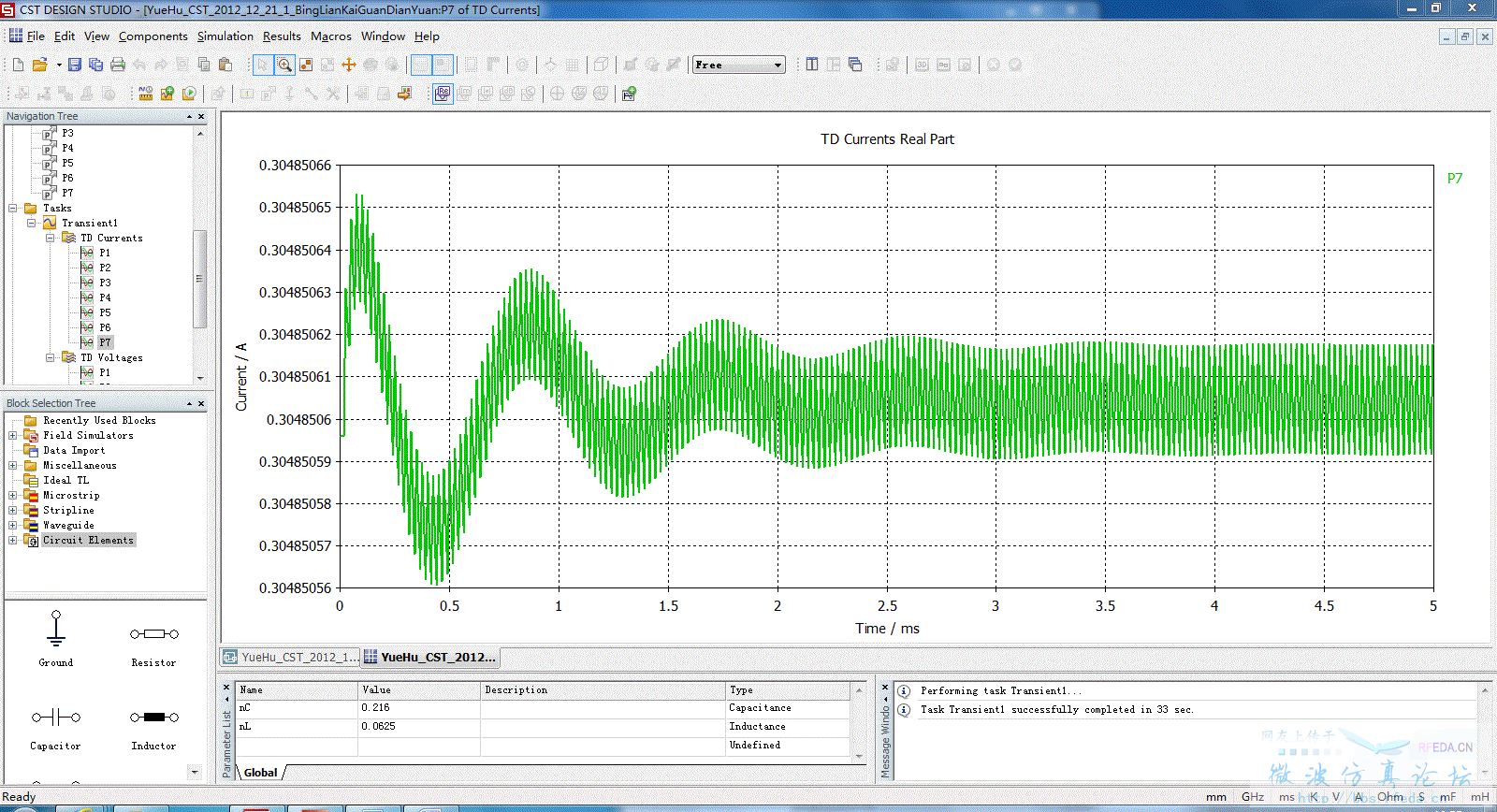

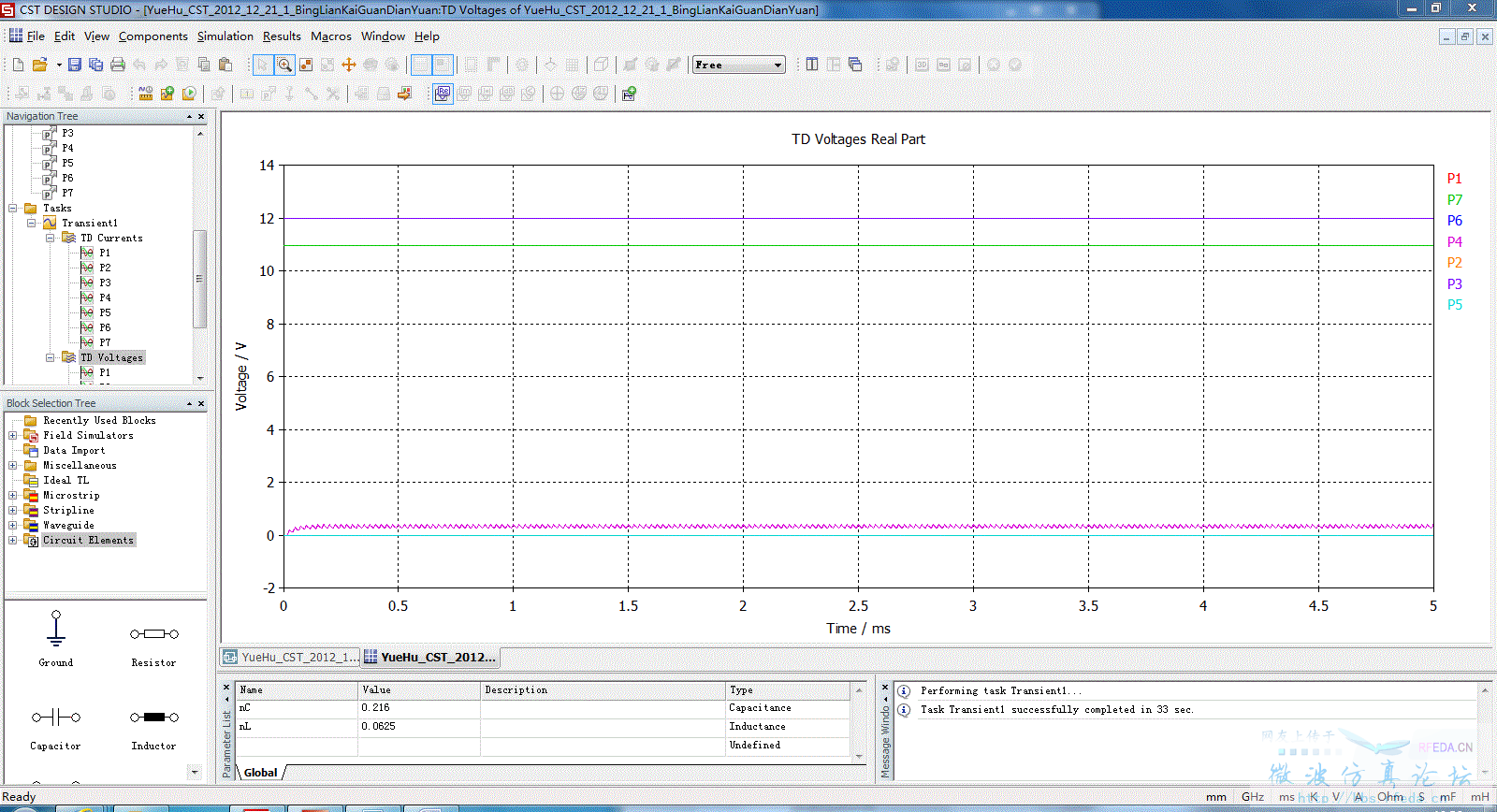

我找了其他的资料,得到了OK的结果。图片如下所示:
我最初的连线好像没有实现通断的功能,不知道对不对。
看了小编的电路,1楼中的电路并没有实现通断的功能,相当于开关K始终导通,而你加了端口相当于在电阻上又加了一个方波电压,当然不会得到想要的结果,而且时间单位是ns,开关速度是否太快了?
4楼中的电路是正确的实现了开关功能,如果想要简化,完全可以将IRF150换成一个理想的压控开关
