微带线的阻抗仿真
05-08
求助各位大神,需要仿真一个微带板,中间是介质板,上面和下底面是宽度一定的金属片,要求下底面的金属片宽度是一定的
然后上顶面的金属片宽度不停的变化,每变一点仿真一下,然后取出这个微带板的特性阻抗
这个应该怎么弄啊
求助大神了
然后上顶面的金属片宽度不停的变化,每变一点仿真一下,然后取出这个微带板的特性阻抗
这个应该怎么弄啊
求助大神了
什么叫“每变一点仿真一下”?参数扫描么?
就是比如下底板是5cm宽的金属片上顶面有个1cm宽的金属片,我想让它从1cm一直变到5cm,每隔0.5cm变一下,然后每变化一次宽度都仿真一次,每仿真一次都把它端口的特性阻抗的数据提取出来
不知道怎么弄啊,网上也没有这种教程,找了好几天了
Parameter Sweep.
这个怎么用啊。有没有教学什么的
CST MWS帮助文件《Parameter Sweep》。
CST MWS Tutorial《Signal Integrity: Simulation of Via Model》。
找找在线例子
好吧我看看
这个真没有在线的例子啊。找不到啊

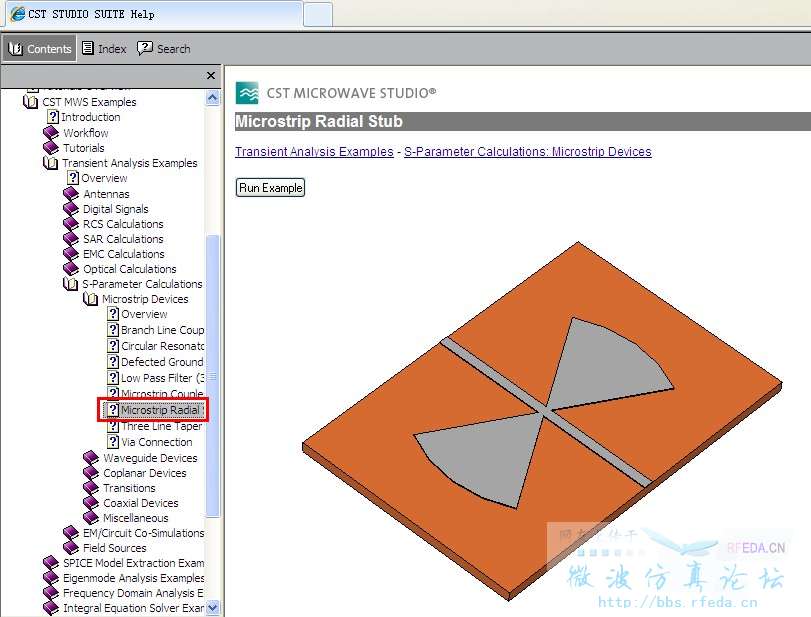

这个例子可以参考:
恩恩我今晚看看,不过都是英语好讨厌啊。
看多了习惯就好了。
发信息可以详细帮助你
