CST网格划分为什么有些红点不经过线

我认为是你的网格画的太稀疏，六面体网格不支持材料的变化，就是一个网格只能有一种材料，按照cst默认的网格设置是那个参数都为10，你要根据你的模型尺寸，调整网格划分尺寸，否则失真很大

我觉得还是显示问题，因为红色的点是fixpoints，网格线是一定要通过的

六面体网格每个网格内可以包含两种材料(TST可以是三种材料)

我这个模型总的下面有10层左右的介质，而且介质并不是完全一样的，那就是六面体网格不适用于这个吗

而且整个模型中用到的金属层数有三种，选取六面体网格是不是不怎么适合

我是看的帮助文档里的  Differences between CST surface, hexahedral and tetrahedral meshes.
CST hexahedral meshes:
In general, hexahedral meshes do not conform to material jumps; please note that this is not necessary because CST provides the Perfect Boundary Approximation® (PBA) and the Thin Sheet Technology™ (TST) in combination with hexahedral meshes.
If the CST Multilevel Subgridding Scheme™ (MSS) is used, refinement can be local with respect to all coordinate directions. Otherwise, refinement can be local with respect to one coordinate direction, i.e. in order to account for details of the model whole  mesh planes will be inserted.
Hexahedral meshing is very robust even for most complex imported geometries.
Hexahedral meshes without MSS™ are highly structured and lead to very fast computations

尽量还是不要使用子网格技术，容易引起数值不稳定问题。
使用local mesh就可以了。

说了半天连网格参数都没有……，也不知道模型尺寸……。

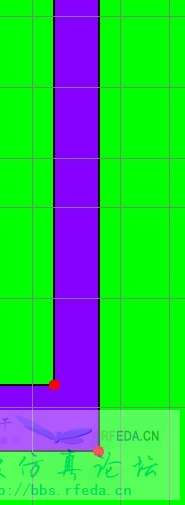

整个东西的尺寸在450um*450um左右,像这两个金属条之间的间隔，也就是紫色部分是3um,绿色金属条是10um的宽度，网格划分我不记得这张图是多少的了，

不记得别人怎么帮你啊……。
3 um和10 um，如果你的网格尺寸不能照顾到这个尺寸（尤其是3 um）的话，肯定会有网格线不能经过fixpoint。如果没有警告信息并且网格视图没有特别显示的话，不可能短路。
CST MWS帮助文件《Mesh Generation Overview》。

谢谢大家的帮助，现在我用全局的mesh可以解决了，之前是加的不够密，但是用local，还是得不到想要的，我X,Y设置的是1um,但是update之后得到的网格远远大于1um,不明白为什么

可以用MSS，子网格技术。

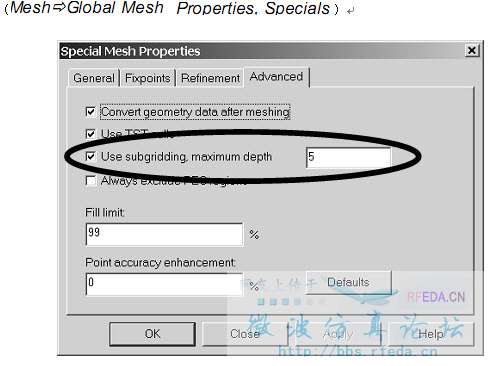

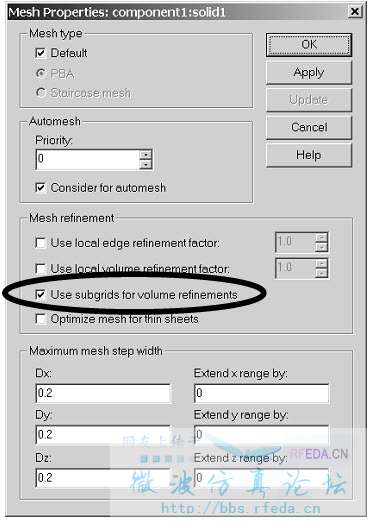

先在网格设置对话框中勾上use subgridding，再选择需要加密的物体，然后选择local 网格，看图。

请问local mesh就是自己定义网格么

简单的说：不是。
