CST MWS如何查看轴比数值

05-08

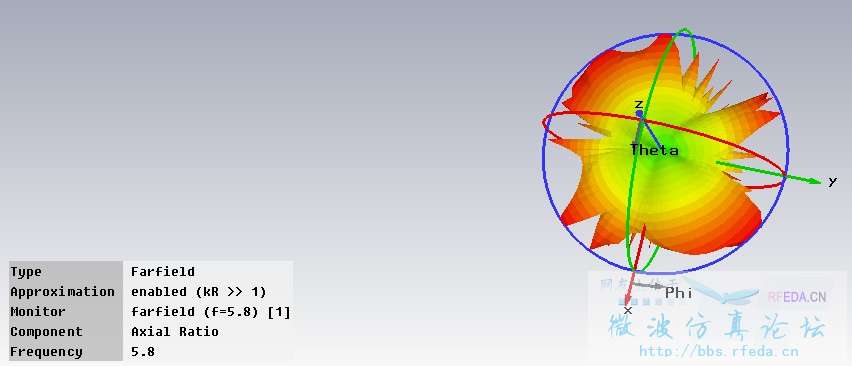

这是我用CST仿真后查看轴比的图,


,可是不能查看最大方向具体的数值,请问怎么查看具体的轴比是多少呢?怎么操作谢谢了

你可以右击选择farfield plot properties,然后在general 下面选2D,鼠标在任意地方都可以看到右下角的读数


嗯 谢谢了 看到了 十分感谢

哦 还想多问一句,能不能以曲线的形式查看呢 就像HFSS中的那样,很直观的查看

HFSS我没用过,你可以试试在极化坐标看看,就是在general里面选polar,然后可以加marker,做法是右击,选add curve marker

呵呵我找到了哈 谢谢了
