CST MWS算例建立偶极子天线的face port找不到啊?

05-08
算例里有一个dipole,提到用discrete face port作为端口,怎么我点开discrete port总是edge port呢?并且用edge port 算出的电场不对。
face port在哪啊?

一个选中圆柱的圆面,一个选中圆柱的周长的那个边,然后再选discrete port就是faceport了,再问一下,为什么结果不对呀?face port与edge port有什么区别呀?

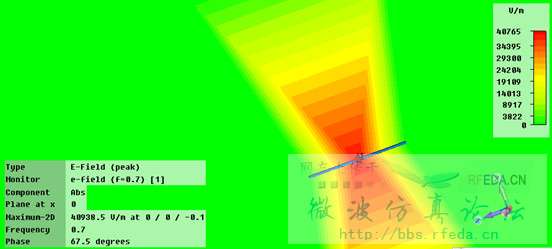

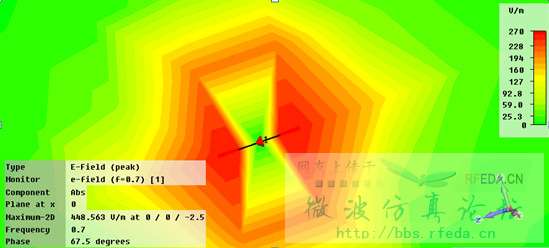

谢谢,现在我分别用face port 和edge port 算了下,某个面的电场分布,两者不太一样,貌似edge port那个信号集中在中部






我也不知道怎么回事

哦,知道了,我再研究研究。

大侠,我能加你qq么?想跟你学习一下,你这个图是怎么仿真出来的?

把你qq发私信给我吧,其实我感觉我算的也不太准

edge port是两个点之间馈电
face port是两个边之间馈电

哦,谢谢!

学习了,以前都没有想过这个问题
