MS中的问题
05-08

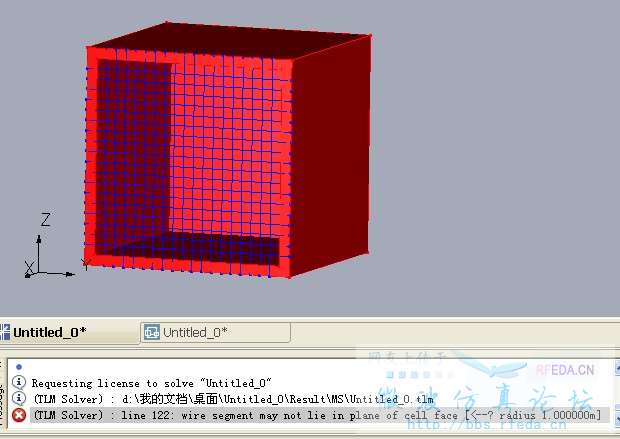

当我在MS中进行金属网屏蔽仿真时,出现下面的错误,是金属网与金属腔没有连接上的意思吗?我该怎么做?还有我如何在MS中建立金地金属板,接地金属板的材料是什么?
是不是wire位于边界上了?网格如何设置的?
为什么要这样仿金属网。

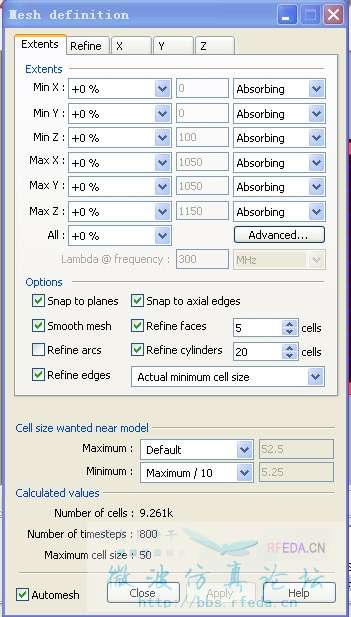

恩,我就是将网格设置在金属腔边界了,网格设置如下,我这问题出在哪里了?
金属网屏蔽仿真的话,结果应该是个比值,比如屏蔽前/屏蔽后,或者箱子里/箱子外,不知道你这个屏蔽网的作用是想通过什么来体现,但是不管哪种,都得是PML边界(absorbing)边界,且要预留出电磁场辐射的空间。
金属网在MS中的体现不应如此,这要看你的金属网缝隙有多大,如果是远小于一个波长的话,用Vents,如果就是波长附近的话,就用实际的金属体建模,不要用wire。
设置0%肯定不行的,要有一定的空间
MS中对于这种交叉的wire是如何处理的?
