在CST CS中,线缆辐照时,可以用AC仿真吗?我试了,有错误提示说不能辐照,那我要是想得出频域图的话,我该如何仿真?
线缆辐照?平面波照射线缆?还是线缆辐射?
平面波辐照线缆
添加瞬态任务,进行场路协同仿真
可是瞬态仿真不是时域仿真吗,我想进行频域仿真,怎么办?
时域的傅立叶变换就是频域。AC不能进行场路协同的
那在CS中,我就不能进行平面波辐照线缆的频域仿真了吗?除了AC就没有其他的
你在场仿真中用时域仿真,然后在路仿真里可以用AC任务。我用的一直可以
在场仿真中用时域仿真?能具体一点吗?可以上传模型吗?

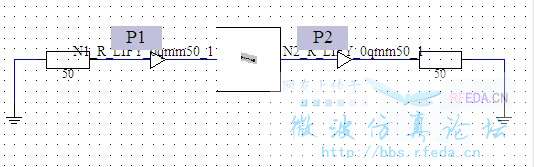

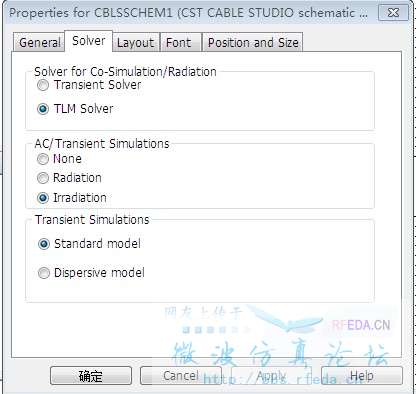

线缆辐照仿真,在CS中采用平面波照射,选择Transient求解器 ,求解完毕后,在ds工作室将线缆模型选择为IRRADIATION,并且选择Transient solver,建立AC仿真任务,就可以求解得到线缆上的感应电流。workflow里有这个,当然也可以用TLM求解器。
时域仿真也没有问题
按照你的方法我试了,可是可以进行T求解,不能进行TLM来就接辐照,当我选择TLM求解时,会出现错误:Cannot read ISD File---Irradiation not possible 。但我用T求解,再用AC后,电压与电流值都是0,这是怎么回事?

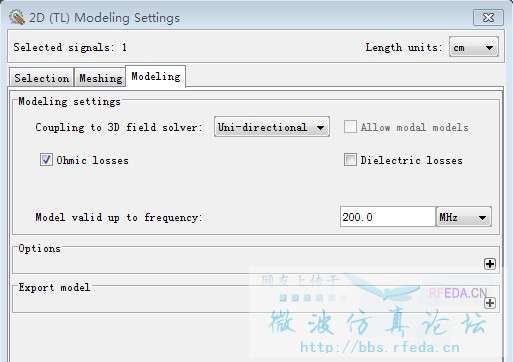

2D modeling的界面截个图看看
中午路径?还不行就上传模型吧
可以用AC啊
