CST MWS微带耦合器一个端面怎么设置两个端口
05-08

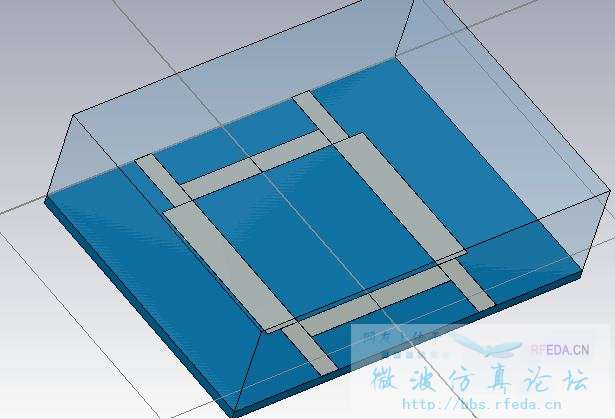

请教一下，那个用cst做定向耦合器，选端口时，一个端面怎么设置两个端口?就是把信号端，直通端，耦合端，隔离端设成1、2、3、4端口?
你把端口设置小一点，一个面上不就可以设置两个了么
呃，我才开始学，那个选端口不是鼠标双击端面选面，然后把选的面设成端口么?请问一下，按你的那个，怎么选端面啊，能给我发个操作截图么，谢谢
要是不会，就先建立一个端口面大小的方块，然后选择方块的面，再设置端口，设置时注意端口的方向
我找到了，在waveguide ports那里的free就可以设置，谢谢！
