CST MWS中网格划分问题

05-08
小弟刚学的hfss与cst我会用但是不知道网格应该怎样画才正确,请问各位大侠啊

CST中可以這樣用


CST MWS帮助文件《Mesh Generation Overview》。

mesh——>mesh types

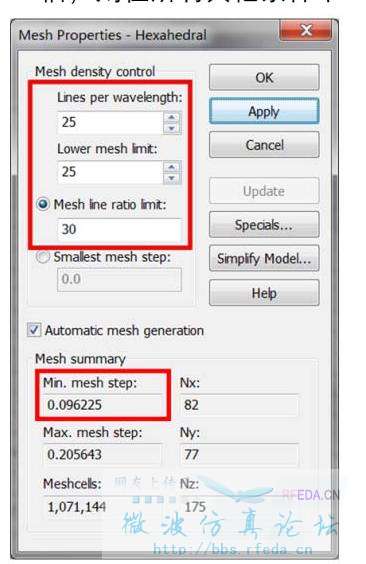

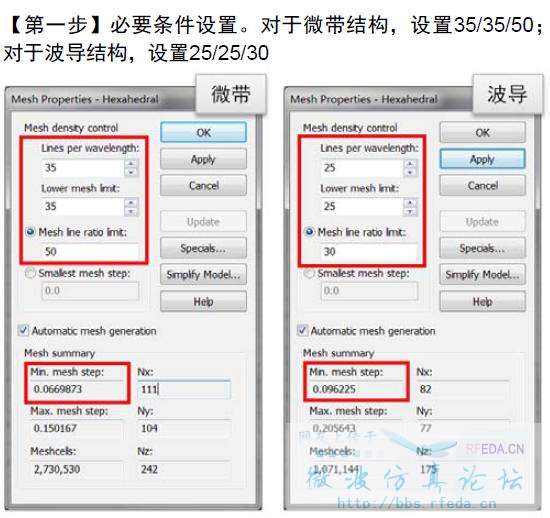

mesh——>mesh properties。


前两个可适当缩小,第三个只能望大调,但要小于100


min.mesh.step的数值如果跟结构的最小尺寸想比拟则设置结束,若远小于最小尺寸,则必须限制最小波长smallest  mesh step,设置为最小尺寸的0.5-0.8贝

论坛hefang老大曾经写过一个帖子——[专题报告]简述CST微波工作室网格划分与波导端口设置,讲解的特别详细,现贴出老大帖子的网址:
http://bbs.rfeda.cn/read-htm-tid-41877.html
